WDS-S7 4,8kW KOMP 7" AUTO

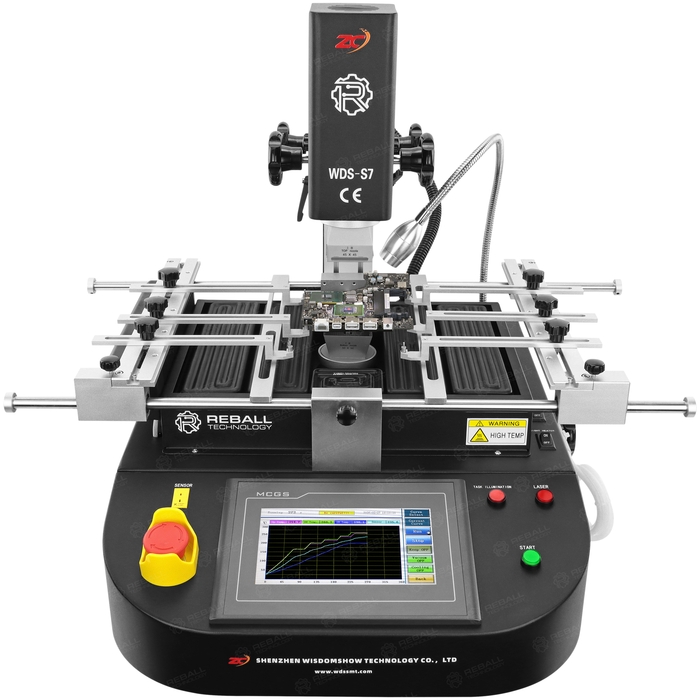

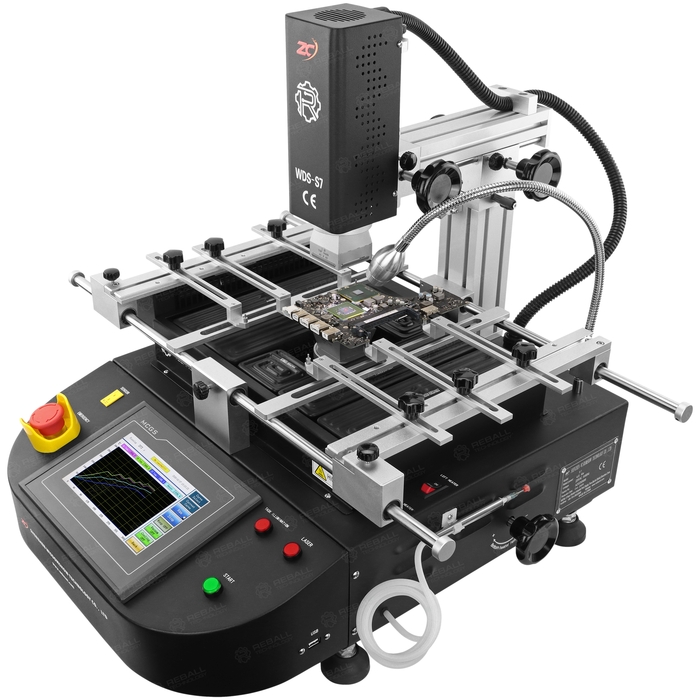

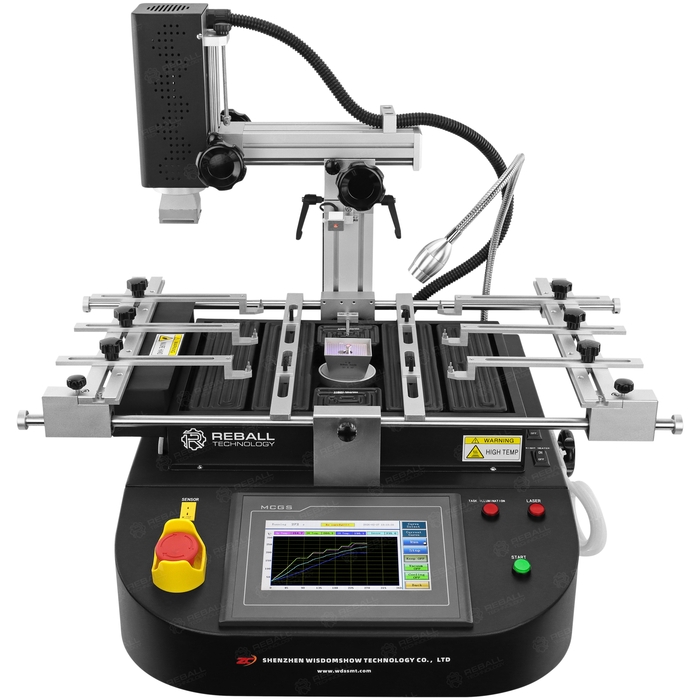

⭐ STACJA LUTOWNICZA BGA WDS-S7

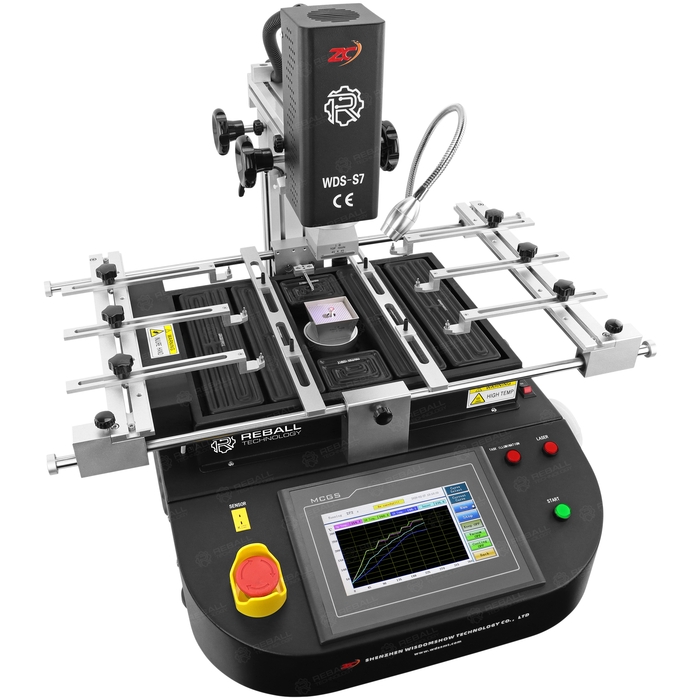

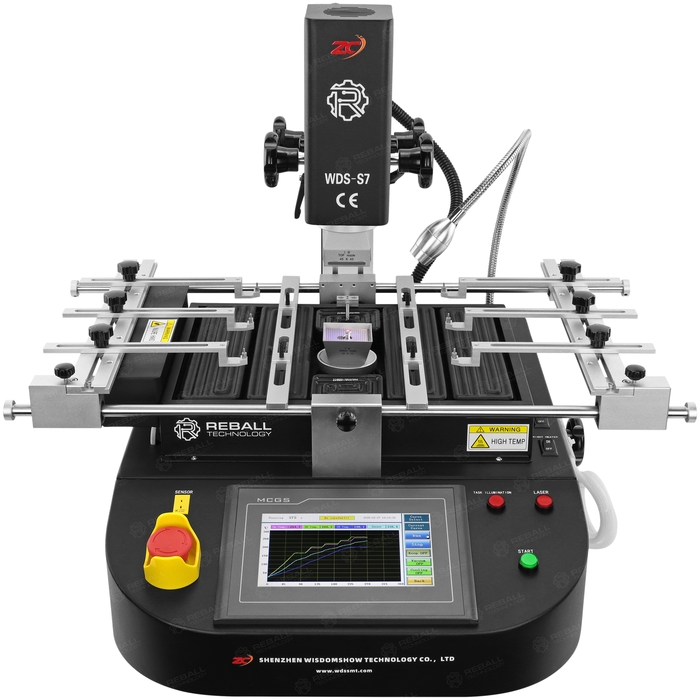

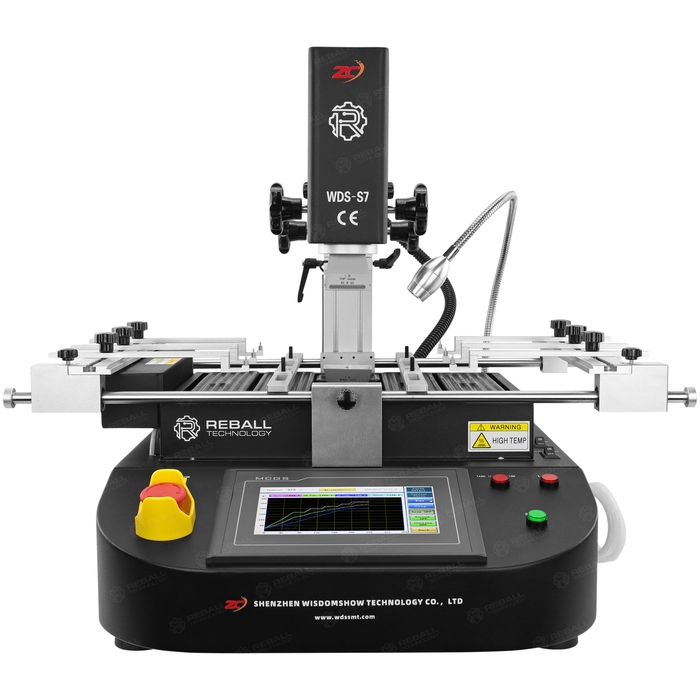

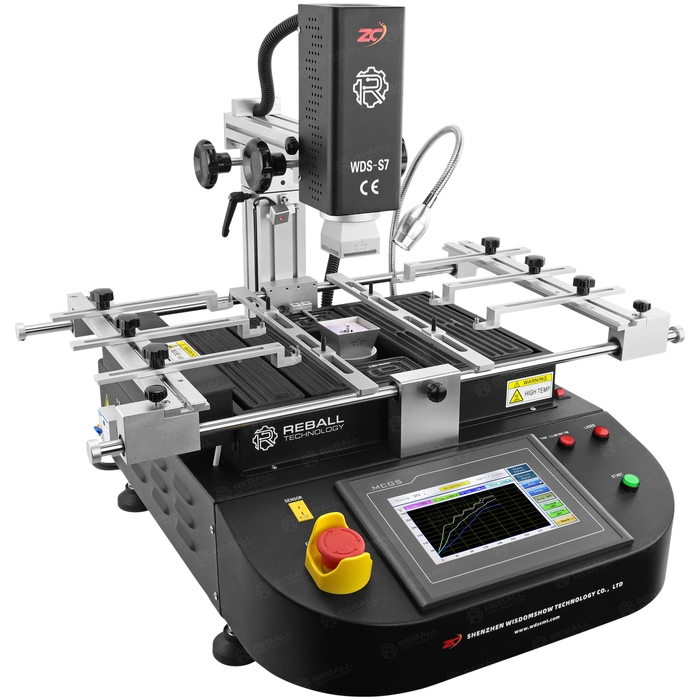

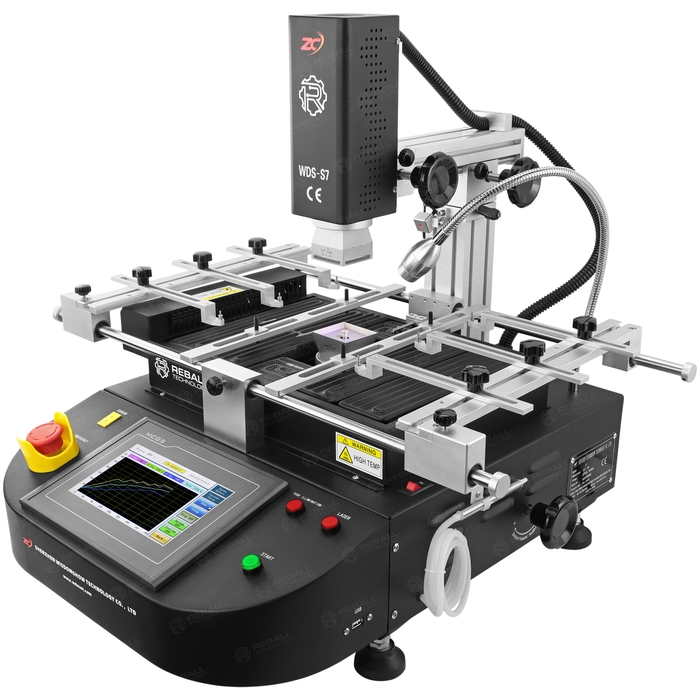

Zintegrowany system naprawy układów BGA WISDOMSHOW WDS-S7 to profesjonalne i nowoczesne rozwiązanie do demontażu i montażu układów BGA, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA dla serwisów elektroniki użytkowej, medycznej, telekomunikacyjnej, wojskowej, samochodowej.

Urządzenie zaprojektowano do naprawy:

• ⚙️ płyt głównych komputerów,
• ⚙️ kart graficznych,
• ⚙️ notebooków, konsol,
• ⚙️ telefonów komórkowych,
• ⚙️ modułów i sterowników samochodowych ECU

wykonanych w technologii lutu ołowiowego jak i bezołowiowego. Szczególnie polecane do pracy z dużymi płytami PCB.

Duża moc i wydajny system chłodzenia zapewnia efektywną pracę i skrócenie czasu oddziaływania wysokiej temperatury na płytę do minimum.


⭐ Cechy wyróżniające stację WDS-S7:

• duża całkowita moc grzewcza 4700W,
• duża powierzchnia przewidziana na PCB 495x350mm,
• duży obszar dolnego podgrzewacza IR 360x270mm,
• 3 strefy grzewcze góra IR + 2 x HOTAIR,
• możliwość wyłączenia lewej i prawej sekcji dolnego podgrzewacza IR,
• regulacja góra/dół dolnego podgrzewacza hotair,
• dotykowy panel kontrolny 7" z kontrolą mikroprocesorową,
• wzmocniony uchwyt górnej grzałki hotair,
• poprzeczny wentylator automatycznie chłodzący płytę PCB po procesie lutowniczym,
• magnetyczne szybko wymienialne dysze hotair,
• dwa regulowane wsporniki poprzeczne płyt PCB,
• 10 punktów podparcia płyt PCB,
• zewnętrzny port USB do programowania sterownika stacji.

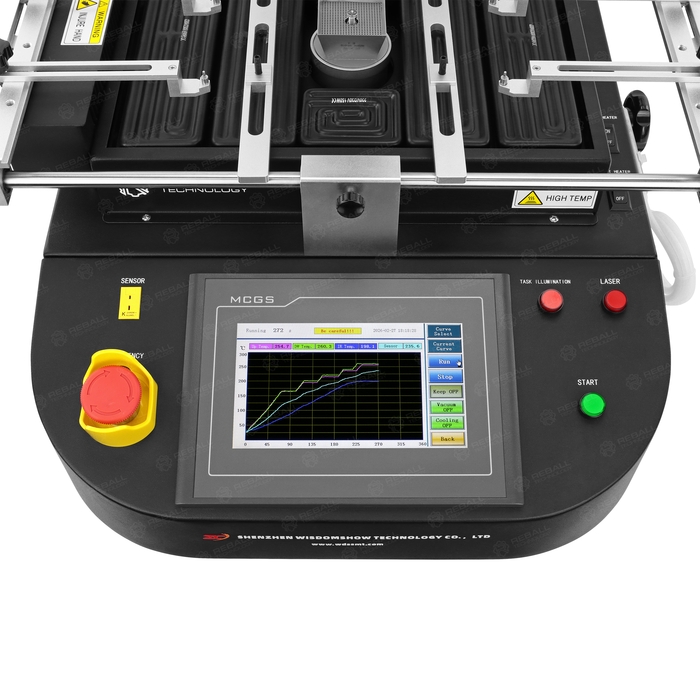

⭐ Dotykowy sterownik HMI MCGS

Stacja umożliwia zaprogramowanie 20000 profili grzania, śledzenie ich na bieżąco jak i zmianę już ustawionych parametrów w dowolnej chwili (również w czasie grzania).

W celu lepszego zapewnienia efektu końcowego każdy z profili można zaprogramować w 8 blokach temperaturowych. Po skończonym procesie grzania na wyświetlaczu można przeanalizować pełen profil lutowniczy i przebieg procesu.

Wszystkie parametry tj: zadana temperatura, czas grzania, szybkość przyrostu temperatury w czasie, czas chłodzenia, czas pracy chwytaka podciśnieniowego można ustawić niezależnie korzystając z dotykowego panelu sterującego MCGS LCD Human–Machine Interaction (HMI) HD o przekątnej 7".

Wyświetlacz pokazuje wszystkie parametry pracy stacji w czasie rzeczywistym łącznie z graficzną wizualizacją stanu procesu grzania oraz zadanych jak i osiąganych temperatur na wykresach.

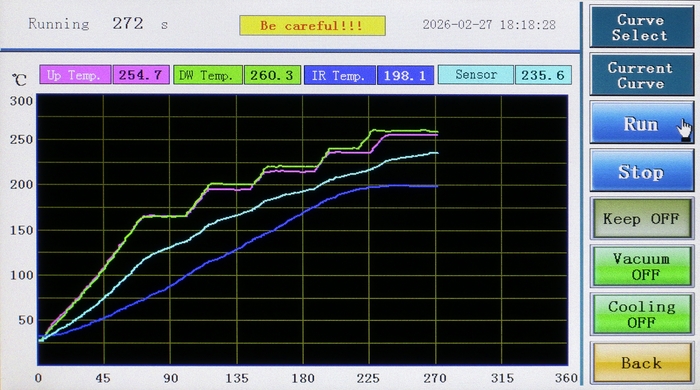

⭐ Analiza procesu lutowniczego

Na ekranie sterownika podawane w postaci numerycznej jak i na wykresie następujące temperatury:

• ⚙️ temperatura grzałki górnej HR
• ⚙️ temperatura grzałki dolnej HR
• ⚙️ temperatura dolnego podgrzewacza IR
• ⚙️ realna temperatura przy układzie BGA.

Oprogramowanie stacji wyposażone jest w przycisk podtrzymania profilu KEEP. Po jego naciśnięciu stacja utrzymuje wszystkie temperatury osiągnięte przez nią w danej chwili do czasu ponownego naciśnięcia przycisku KEEP. Jest to praktyczna funkcja która pozwala zarówno na tworzenie nowych profili jak i ogranicza konieczność powtórnej ekspozycję laminatu na wysokie temperatury.

Stacja posiada również awaryjny przycisk STOP który przerwie proces grzewczy na życzenie użytkownika.


⭐ Trzy niezależne strefy grzewcze

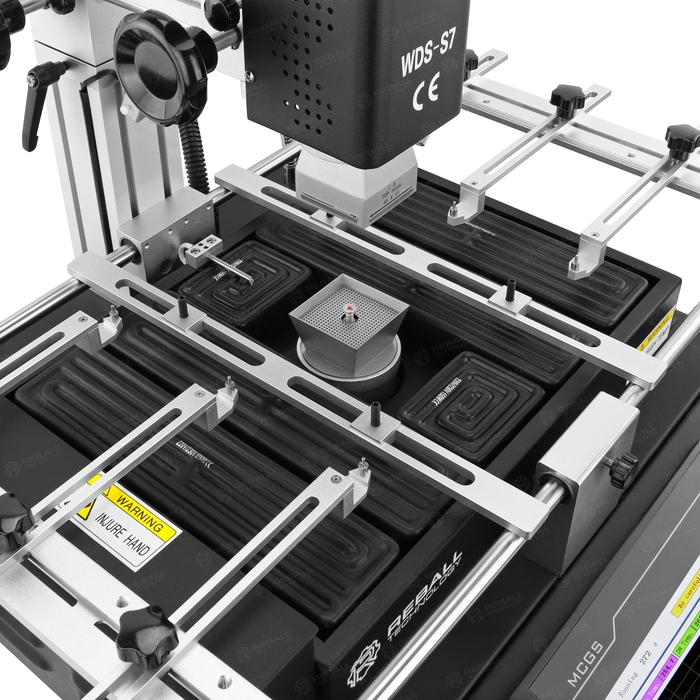

W celu zapewnienia najlepszego efektu lutowania w stacji zastosowano 3 niezależne strefy/powierzchnie grzewcze (górną, dolną i podgrzewacz PCB) których temperaturę można kontrolować i sterować osobno.

Pierwsza (górna) i druga (dolna) to nadmuch gorącego powietrza hotair. Trzecia dolna strefa to kwarcowy podgrzewacz IR (ciemna podczerwień).

Pierwszą i drugą powierzchnie grzewczą można kontrolować poprzez wiele grup i sekcji parametrów temperatury.

Górny element grzejny może być regulowany w każdej płaszczyźnie.

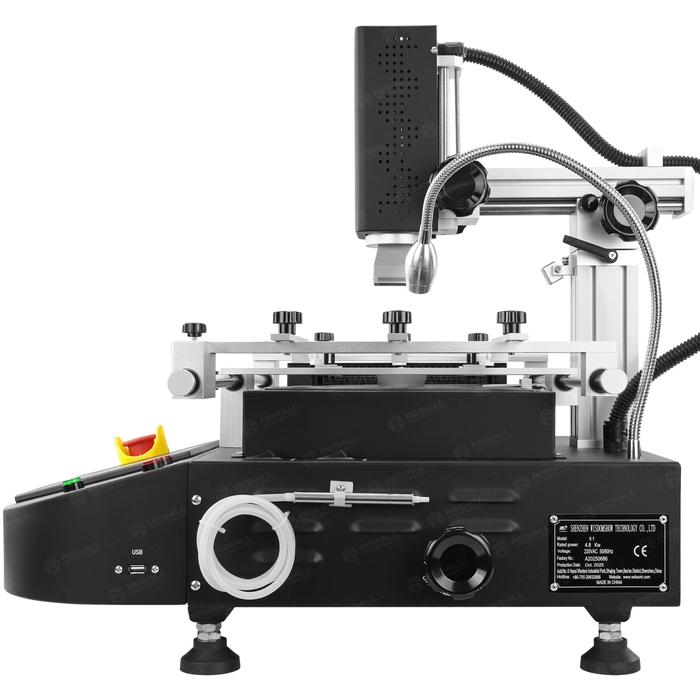

Dolny hotair posiada regulację w pionie co ma kluczowe znaczenie np. przy dużych układach konsolowych.

Trzecia powierzchnia (podgrzewacz) podgrzewa płytę na dużej powierzchni redukując naprężenia i obniżając temperaturę potrzebną do prawidłowego przylutowania lub wylutowania elementu.


⭐ Wyłącznik sekcji podgrzewacza IR

Dodatkowo sekcje grzewcze dolnego podgrzewacza IR można wyłączać blokowo dwoma wyłącznikami np w sytuacji podgrzewania/wygrzewania mniejszej płyty PCB. Jest to praktyczna funkcja w przypadku lutowania małych laminatów PCB której celem jest również ograniczenie zużycia energii.

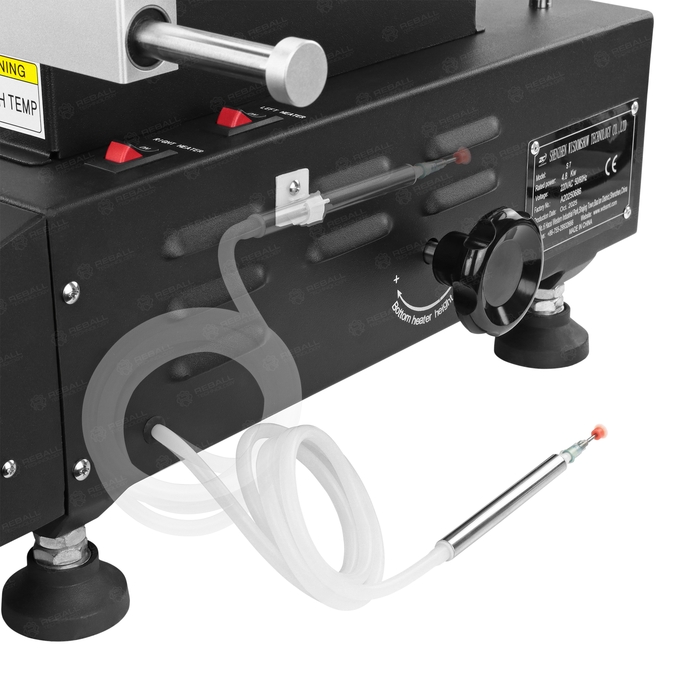

⭐ Chwytak podciśnieniowy

Stacja wyposażona jest również w elektroniczny chwytak podciśnieniowy sterowany również z poziomu dotykowego ekranu LCD.


⭐ Automatyczny poprzeczny wentylator

Po lewej stronie stacji znajduje się bardzo wydajny poprzeczny wentylator automatycznie chłodzący płyty PCB po rozlutowywaniu i lutowaniu.

Zapobiega to procesom deformacji płyty PCB i zabezpiecza efekt reballingu BGA.

Dolna dysza hotair posiada również śrubę regulacyjną która podpiera laminat PCB dokładnie pod układem BGA.

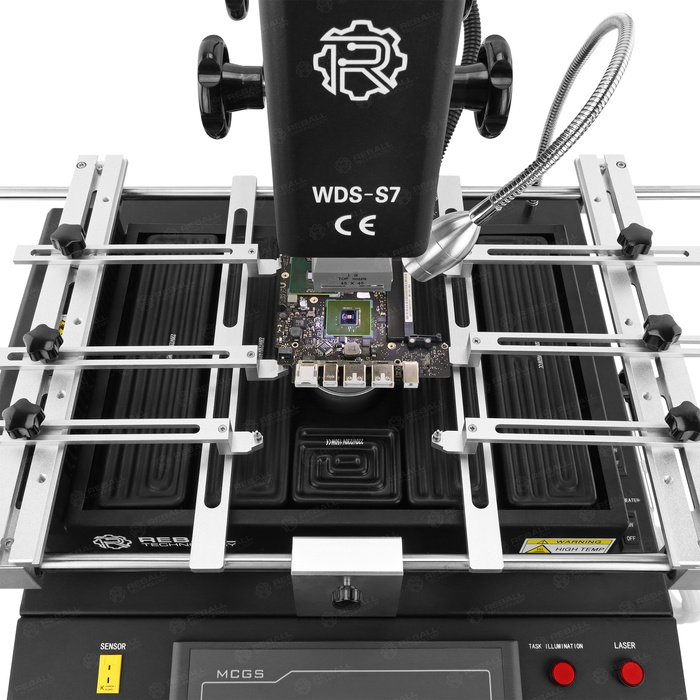

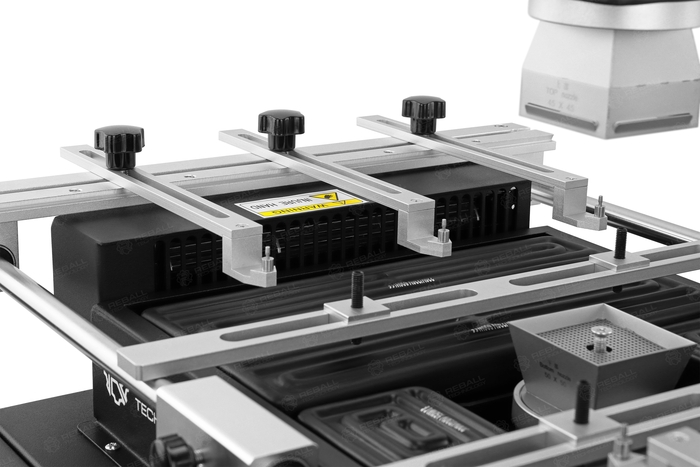

⭐ Uniwersalny uchwyt PCB

Główny uchwyt płyt PCB został wyposażony w żłobienie typu V co zapewnia szybki i stabilny montaż płyt oraz duży zakres regulacji.

Dodatkowo w zestawie znajdują się:

1. Sześć uchwytów do niestandardowych płyt PCB + 6 śrub montażowych.
2. Dodatkowe 2 poprzeczne uchwyty do podtrzymywania większych płyt PCB z 4ma wspornikami z regulacją wysokości.

Do ukierunkowania gorącego powietrza i ochrony sąsiadujących elementów w stacji w części górnej i dolnej zaprojektowano magnetyczne dysze. Dysze montuje się bardzo prosto jedną ręką. Można je ustawić i obracać pod dowolnym kątem.

Dodatkowo górna największa dysza posiada specjalne otwory którymi odprowadzany jest nadmiar gorącego powietrza.


⭐ Precyzyjne czujniki temperatury typu K

W celu określenia dokładnych temperatur w stacji wykorzystano precyzyjne termopary typu K o dokładności +/- 3C pracujące w zamkniętej pętli.

Po zakończeniu każdego procesu rozlutowywania/lutowania generowany jest alarm.

W przypadku pojawienia się zbyt wysokich niekontrolowanych temperatur lub możliwości przegrzania podzespołów wbudowany systemu ochrony przed nadmiernie wysoką temperaturą zatrzyma cały proces i wyłączy odpowiedni obwód elektryczny.


⭐ Dane techniczne

• ⚙️ Moc całkowita: 4800W
• ⚙️ Moc górnego elementu grzejnego hotair: 800W
• ⚙️ Moc dolnego elementu grzejnego hotair: 1200W
• ⚙️ Sumaryczna moc dolnego podgrzewacza kwarcowego: 2700W (4x600W+2x150W)
• ⚙️ Napięcie zasilania: AC 220V/230V 50/60Hz (przewód zasilający 3x2,5mm2)
• ⚙️ Czujnik temperatury: czujnik typu K (termopara) o dokładności +/- 3C
• ⚙️ Pozycjonowanie (uchwyt PCB): żłobienie typu V
• ⚙️ Grubość obsługiwanych laminatów: 0,3-5mm
• ⚙️ Wymiar obsługiwanych układów BGA: 1-60mm
• ⚙️ Min. rozmiar płyt PCB: 5x5mm
• ⚙️ Max. rozmiar płyt PCB/PBA: 495x350mm
• ⚙️ Rozmiar dolnego podgrzewacza IR: 360x270mm
• ⚙️ Wymiary stacji: 660(szer) x 650(wys) x 600mm(gł)
• ⚙️ Sterowanie: kolorowy ekran dotykowy 7" HD HMI + sterownik PLC
• ⚙️ Zabezpieczenie nadprądowe: bezpiecznik o charakterystyce C32.
• ⚙️ Waga netto: 34kg
• ⚙️ Gwarancja pisemna: 24 miesiące (również na elementy grzejne)

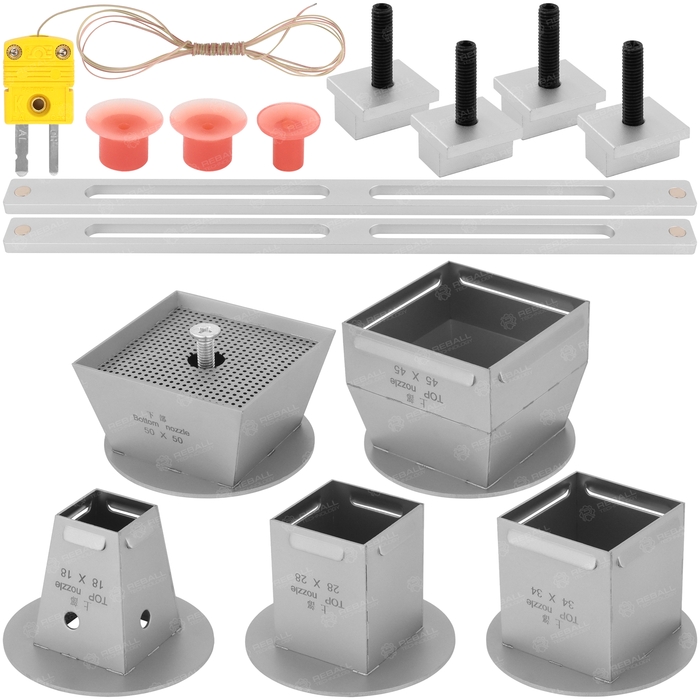

⭐ W skład zestawu wchodzą

1. ⚙️ Stacja lutownicza WISDOMSHOW WDS-S7.
2. ⚙️ Wbudowany chwytak podciśnieniowy + dodatkowe igły i zapasowe końcówki silikonowe.
3. ⚙️ Termopara typu K.
4. ⚙️ Polska instrukcja obsługi.
5. ⚙️ Cztery dysze górnego podgrzewacza gorącego powietrza (18x18, 28x28, 34x34, 45x45).
6. ⚙️ Główna dysza dolnego podgrzewacza gorącego powietrza (50x50mm).
7. ⚙️ Sześć uchwytów do niestandardowych płyt PCB + 6 śrub montażowych.
8. ⚙️ Dodatkowe 2 poprzeczne uchwyty do podtrzymywania większych płyt PCB.
9. ⚙️ Śruba do pionowej blokady górnego podgrzewacza.

Stacja posiada certyfikat i oznaczenie CE.


Możliwość zaprogramowania w stacji przed wysyłką wskazanych przez kupującego profili (które później można dowolnie zmodyfikować)
