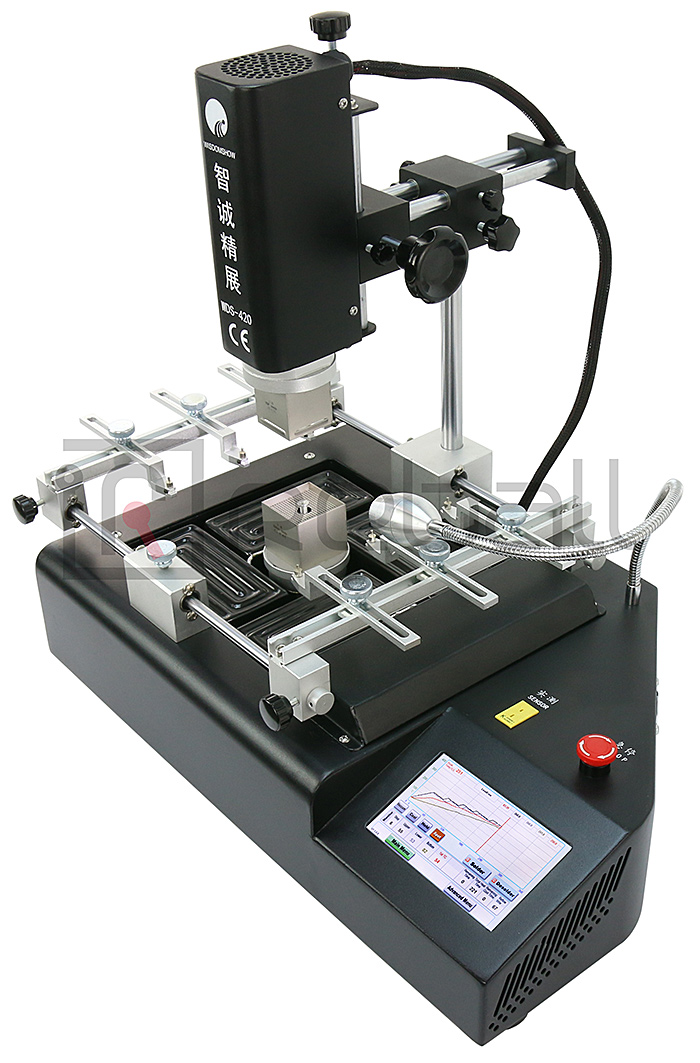

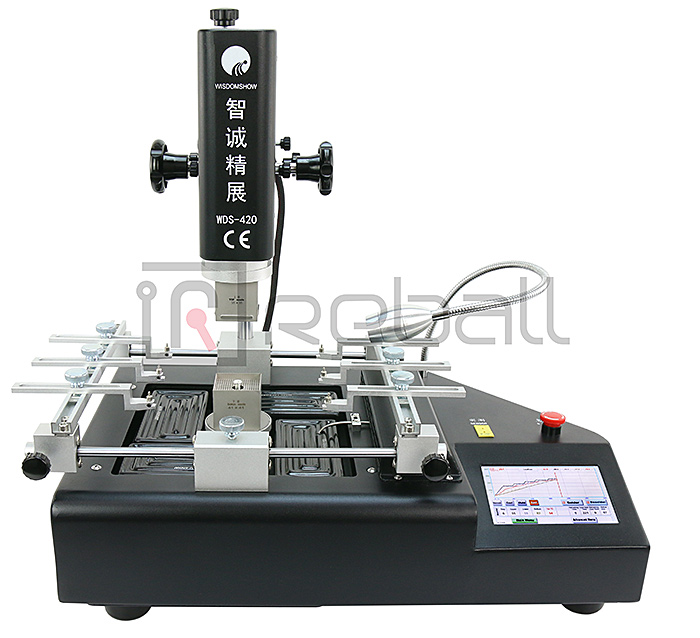

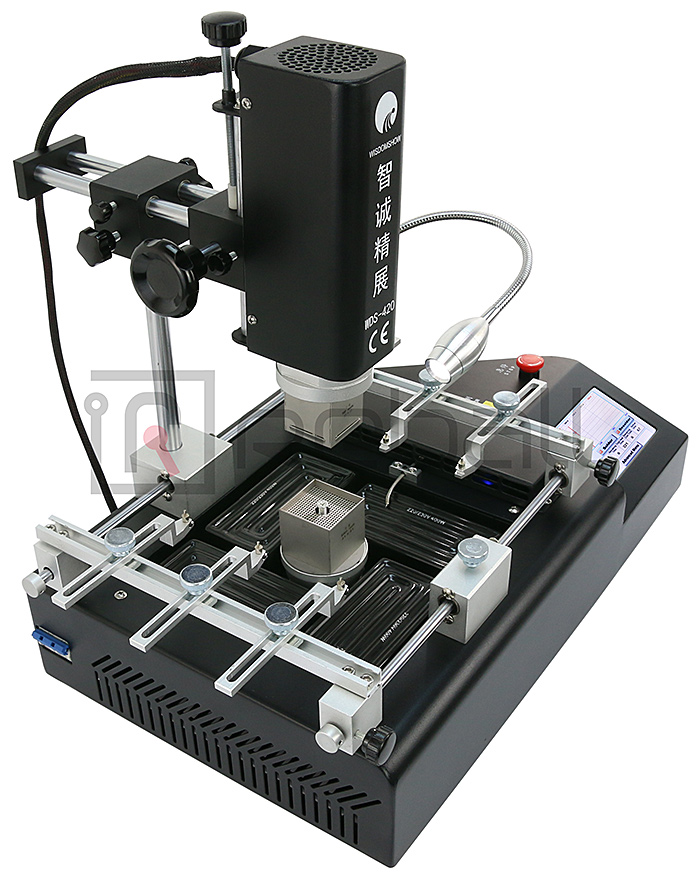

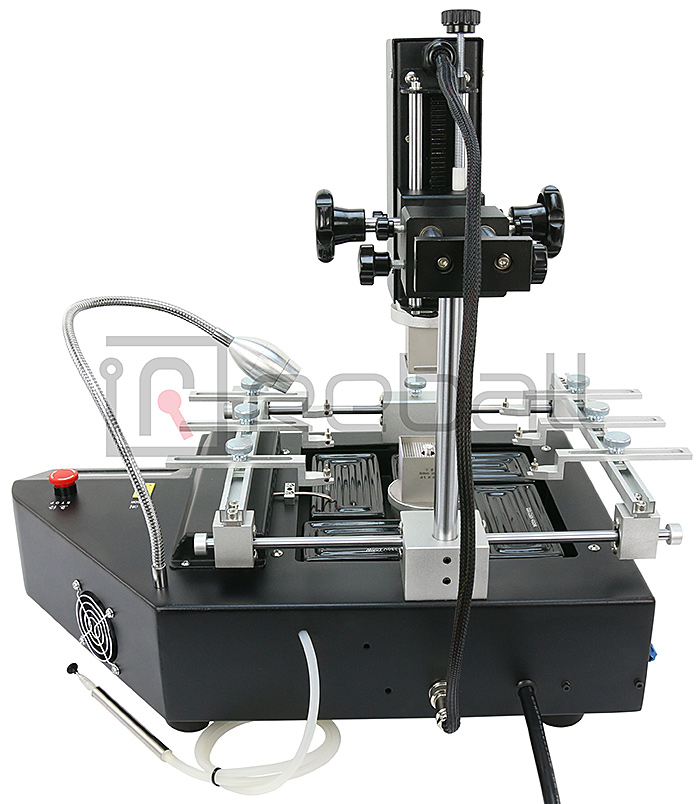

Zintegrowany system naprawy BGA/mikroBGA WISDOMSHOW WDS-420 to profesjonalne i nowoczesne rozwiązanie do demontażu i montażu układów BGA, uBGA, BGA, CSP, SMD, mikro SMD, LGA, CCGA, CBGA, CCGA, QFN, MLF, PGA, naprawy paneli LED dla serwisów elektroniki użytkowej, medycznej, telekomunikacyjnej, wojskowej, samochodowej.
Urządzenie zaprojektowano ze szczególnym uwzględnieniem małych elementów BGA, SMD typu mikro do naprawy płyt głównych telefonów komórkowych, wszelkich modułów i sterowników w tym również samochodowych wykonanych w technologii lutu ołowiowego jak i bezołowiowego.
Szczególnie polecane do pracy z małymi układami i płytami PCB/PBA.
Duża moc jak i wydajny system chłodzenia zapewnia efektywną pracę i skrócenie czasu oddziaływania wysokiej temperatury na płytę do minimum.

Cechami wyróżniającymi stację WDS-420 są:
-kompaktowe wymiary stacji w stosunku do mocy zastosowanych trzech stref grzewczych,
-duża moc grzewcza 4000W zapewniająca pracę z każdym typem układów BGA,
-wysokiej jakości promienniki podczerwieni - wzrost temperatury do 3°C/sek,
-możliwość ustawienia 9ciu kroków temp. dla każdego profilu grzania,
-duża powierzchnia przewidziana na PCB/PBA 210x300mm w stosunku do wymiarów stacji,
-duży obszar dolnego podgrzewacza IR 205x205mm w stosunku do wymiarów stacji,
-wbudowany ssak podciśnieniowy,
-3 strefy grzewcze góra HR, dół HR, dół IR,
-wszystkie parametry stacji kontrolowane i wizualizowane z poziomu dotykowego wyświetlacza LCD 4,3",
-wejście na zewnętrzny czujnik temperatury np. układu BGA (w zestawie),
-magnetyczne szybko wymienialne dysze hotair 58mm,
-możliwość obrotu dyszy hotair o 360° (dysze wykonane ze stopów tytanowych),
-6 uchwytów do płyt PCB,
-możliwość płynnej regulacji prędkości wentylatorów hotair,
-stacja szczególnie zalecana do serwisów samochodowych ze względu dość wysoki punkt montażu płyt PBA na podgrzewaczem IR - odległość 5cm. Dzięki temu w uchwycie PCB można montować płyty PBA ze złączami ODB bez obawy o ich uszkodzenie termiczne. Podobne rozwiązanie posiada stacja TOUCHBGA GM330.

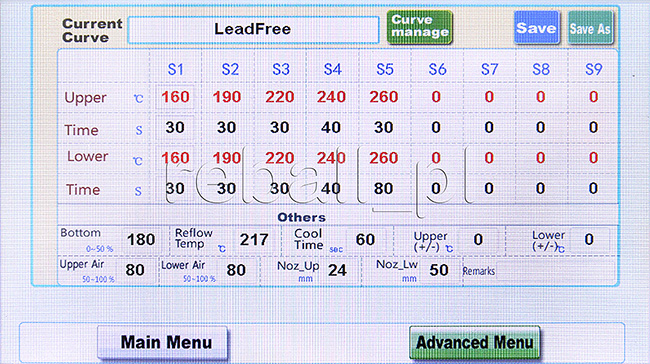

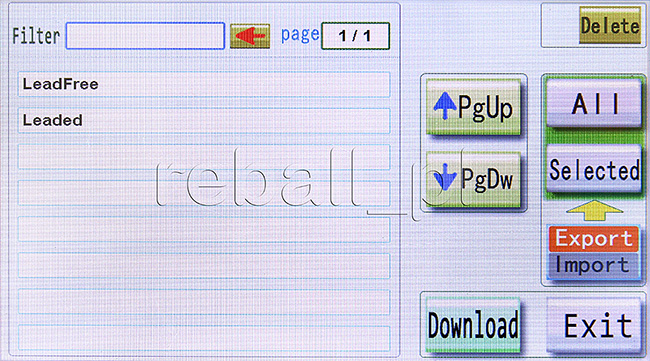

Stacja umożliwia zaprogramowanie 20000 profili grzania, śledzenie ich na bieżąco jak i zmianę już ustawionych parametrów w dowolnej chwili (również w czasie grzania). W celu lepszego zapewnienia efektu końcowego każdy z profili można zaprogramować w 9 blokach temperaturowych. Po skończonym procesie grzania na wyświetlaczu można przeanalizować pełen przebiegu profilu grzania.

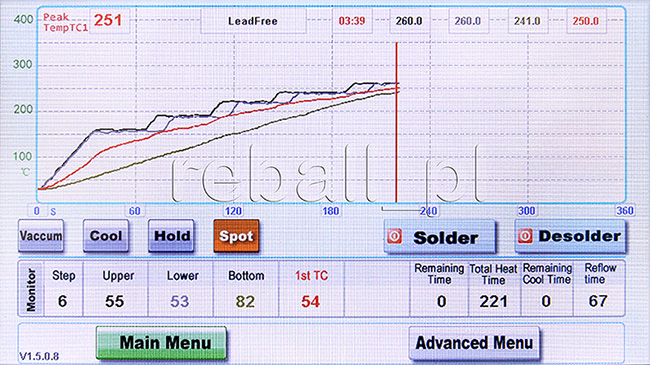

Wszystkie parametry tj: zadana temperatura poszczególnych stef, czas grzania, szybkość przyrostu temperatury w czasie, można ustawić niezależnie korzystając z dotykowego panelu sterującego LCD Human–Machine Interaction (HMI) HD o przekątnej 4,3". Wyświetlacz pokazuje wszystkie parametry pracy stacji w czasie rzeczywistym łącznie z graficzną wizualizacją stanu procesu grzania oraz zadanych jak i osiąganych temperatur na wykresach.
Na ekranie wizualizowane są i podawane są w postaci numerycznej następujące temperatury:
-temperatura grzałki górnej HOTAIR
-temperatura grzałki dolnej HOTAIR
-temperatura dolnego podgrzewacza IR
-realna temperatura przy układzie BGA.
Stacja posiada elektryczny ssak podciśnieniowy do ich podnoszenia po zakończonym procesie lutowniczym.
Oprogramowanie stacji wyposażone jest w fukcję "Hold". W przypadku jej uruchomienia stacja utrzymuje wszystkie temperatury osiągnięte przez nią w danej chwili do czasu ponownego naciśnięcia tego przycisku. Funkcja jest przydatna w przypadku takiego lutowania które dość opornie topi się w temperaturach uznawanych za odpowiednie dla danego stopu.

Stacja automatyczna schładza wszystkie 3 strefy grzewcze a następnie wyłącza wentylatory. Schładzanie stref można kontrolować również manualnie.
W celu określenia dokładnych temperatur w stacji wykorzystano precyzyjne termopary typu K o dokładności +/- 2C pracujące w zamkniętej pętli.
Po zakończeniu każdego procesu rozlutowywania/lutowania generowany jest alarm.
W przypadku pojawienia się zbyt wysokich niekontrolowanych temperatur lub możliwości przegrzania podzespołów wbudowany systemu ochrony przed nadmiernie wysoką temperaturą zatrzyma cały proces i wyłączy obwód elektryczny.
Po prawej stronie stacji znajduje się bardzo wydajny poprzeczny wentylator automatycznie chłodzący płyty PCB/PBA po rozlutowywaniu i lutowaniu. Zapobiega to procesom deformacji płyty PCB/PBA i zabezpiecza efekt reballingu BGA.
Główny uchwyt płyt PCB/PBA został wyposażony w sześć uchwytów do płyt PCB/PBA oraz duży zakres regulacji.
Do ukierunkowania gorącego powietrza i ochrony sąsiadujących elementów w stacji w części górnej i dolnej zaprojektowano magnetyczne dysze. Dysze montuje się bardzo prosto jedną ręką. Można je ustawić i obracać pod dowolnym kątem.
W standardzie znajdują się następujące dysze gorącego powietrza:
-dla górnej grzałki: 18x18, 24x24, 35x35mm
-dla dolnej grzałki: 28x28, 41x41mm
Do stacji dostępne są również w naszej ofercie inne rozmiary dysz hotair.
Dodatkowo dysze posiadają specjalne otwory którymi odprowadzany jest nadmiar gorącego powietrza.
Stacja posiada certyfikat i oznaczenie CE.

Dane techniczne:
Moc całkowita: 4000W
Moc górnego elementu grzejnego hotair: 1200W
Moc dolnego elementu grzejnego hotair: 1200W
Moc dolnego podgrzewacza: 4x400W (1600W)
Napięcie zasilania: AC 220V/230V 50/60Hz
Czujnik temperatury: czujnik typu K (termopara) o dokładności +/- 2C
Pozycjonowanie (uchwyt PCB): stolik z 6ma mocowaniami
Min. rozmiar płyt PCB/PBA: 10x10mm
Max. rozmiar płyt PCB/PBA: 210x300mm
Rozmiar dolnego podgrzewacza IR: 205x205mm
Max. wielkość dyszy hotair: 50x50mm
Min. rozmiar układu BGA: 6x6mm
Max. rozmiar układu BGA: 50x50mm
Wymiary stacji: 470(szer) x 340(gł) x 390mm(wys)
Sterowanie: kolorowy ekran dotykowy 4,3" HD HMI + sterownik PLC
Waga netto: 12kg (brutto ~18kg)
Gwarancja: 24 miesiące

W skład zestawu wchodzą:
1.Stacja lutownicza WISDOMSHOW WDS-420.
2.Termopara typu K.
3.Polska instrukcja obsługi.
4.Trzy dysze górnego podgrzewacza gorącego powietrza i dwie dolnego.
5.Sześć uchwytw do płyt PCB/PBA + śruby montażowe.
6.Końcówka ssąca do ssaka podciśnieniowego.
