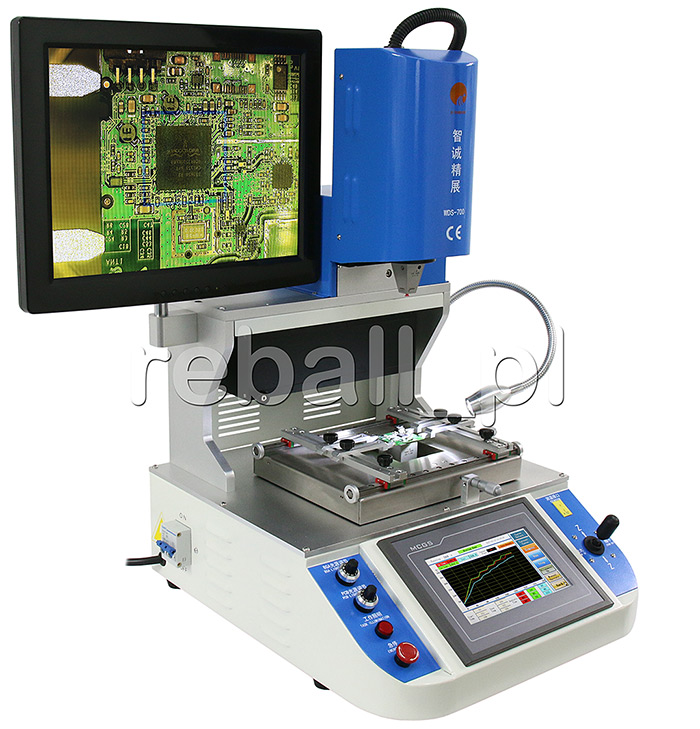

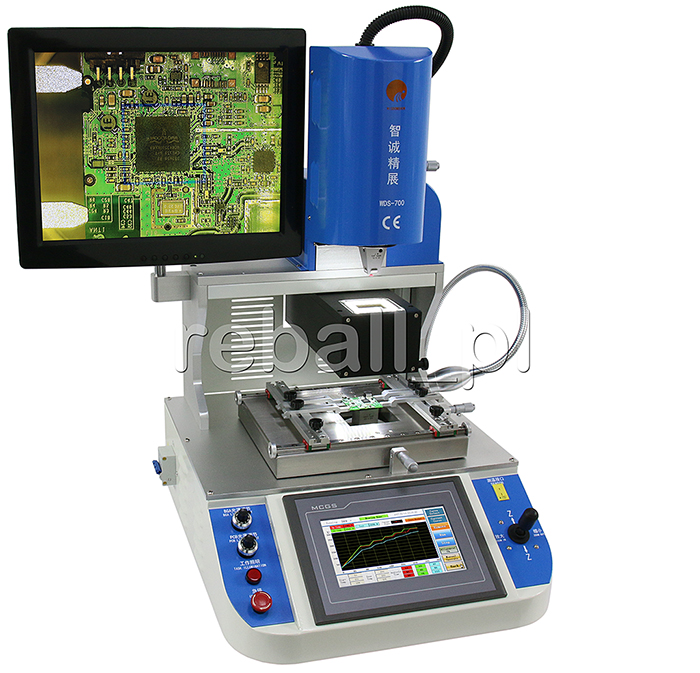

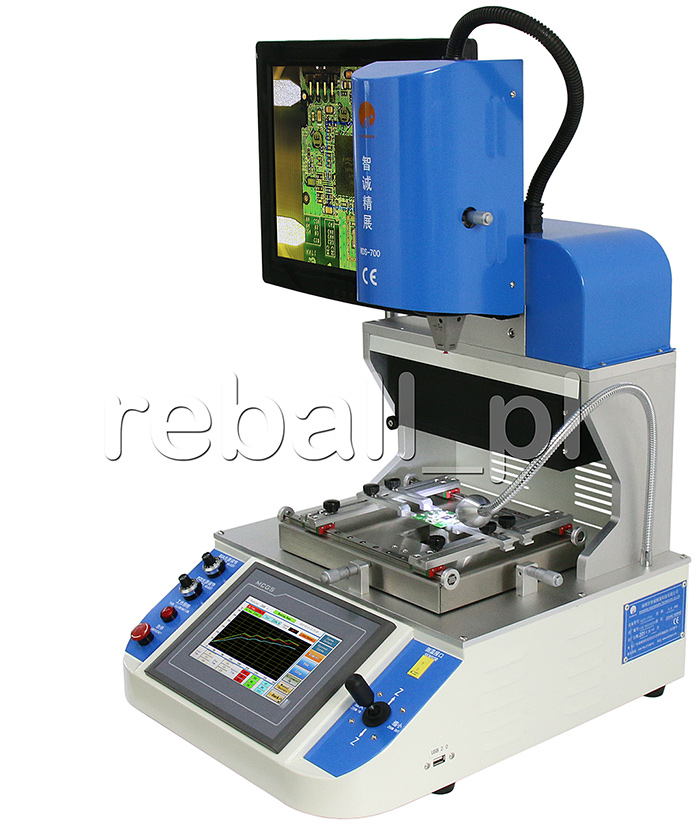

WDS-700 2,6kW KOMP 7" Split Vision AUTO

Zintegrowany system naprawy BGA/mikroBGA WISDOMSHOW WDS-700 to profesjonalne i nowoczesne rozwiązanie do demontażu i montażu układów BGA, uBGA, BGA, CSP, SMD, mikro SMD, LGA, CCGA, CBGA, CCGA, QFN, MLF, PGA dla serwisów elektroniki użytkowej, medycznej, telekomunikacyjnej, wojskowej, samochodowej.
Urządzenie zaprojektowano ze szczególnym uwzględnieniem małych elementów BGA, SMD typu mikro do naprawy płyt głównych telefonów komórkowych, wszelkich modułów i sterowników w tym również samochodowych wykonanych w technologii lutu ołowiowego jak i bezołowiowego.
Model szczególnie polecany do pracy z małymi układami i płytami PCB oraz tam gdzie producent nie nanosi linii pozycjonujących na laminat.
Duża moc jak i wydajny system chłodzenia zapewnia efektywną pracę i skrócenie czasu oddziaływania wysokiej temperatury na płytę do minimum.

Cechami wyróżniającymi model WDS-700 są:
- system optycznego pozycjonowania układu BGA Split Vision,
- sterowanie górną grzałką HOTAIR zarówno joystickiem jak i z poziomu oprogramowania,
- trzy automatyczne tryby pracy:
  Weld – automatyczny tryb wlutowania układu
  Remove – automatyczny tryb wylutowania układu
  Mount – pełen automatyczny tryb wylutowania i pozycjonowania układu BGA względem PCB
               oraz wlutowania układu
- jeden tryb pół-automatyczny "Semi-Auto" zapewniający pełną kontrolę nad procesem,
- automatyczne podnoszenie i opuszczanie układu BGA przed i po procesie lutowniczym,
- nowy cichszy i bardziej precyzyjny silnik krokowy górnej grzałki HOTAIR,
- nowa udoskonalona wersja oprogramowania HMI z wyższych modeli stacji BGA marki Wisdomshow,
- duża moc grzewcza dla małych układów BGA 2600W,
- duża powierzchnia przewidziana na płyty PCB 200x200mm,
- 2 kontrolowane mikroprocesorowo strefy grzewcze 2xHOTAIR,
- dotykowy panel LCD z kontrolą mikroprocesorową oraz wizualizacją i pamięcią 20000 profili lutowniczych,

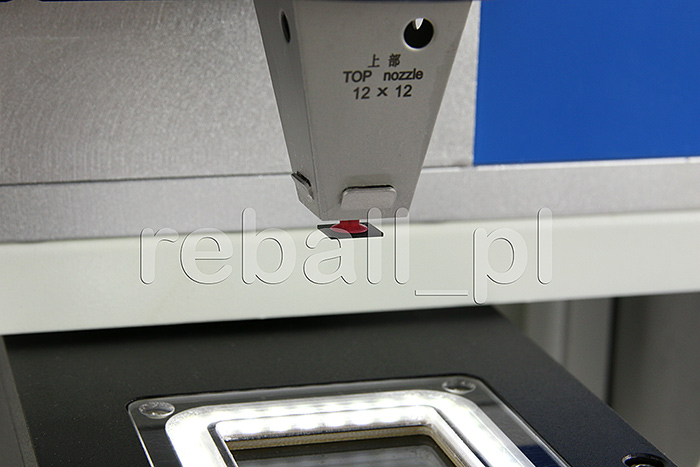

- trzy wymienne końcówki ssące górnego chwytaka podciśnieniowego dla małych układów BGA,
- nowe precyzyjne, dwustronne uchwyty do małych płyt PCB,
- zewnętrzny port USB do aktualizacji oprogramowania.

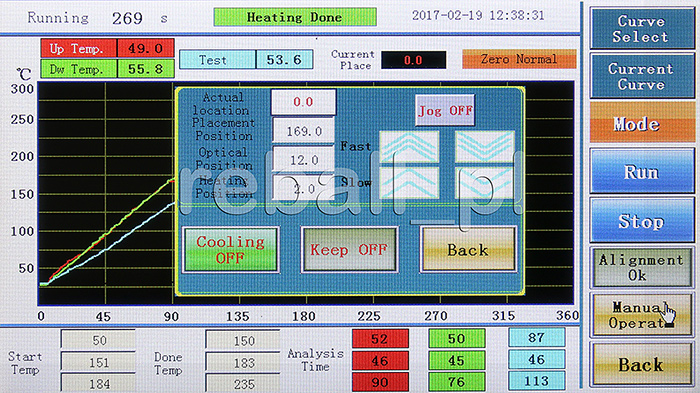

Stacja BGA Wisdomshow WDS-700 umożliwia kontrolę i śledzenie wszystkich parametrów na bieżąco na dotykowym ekranie LCD 7".

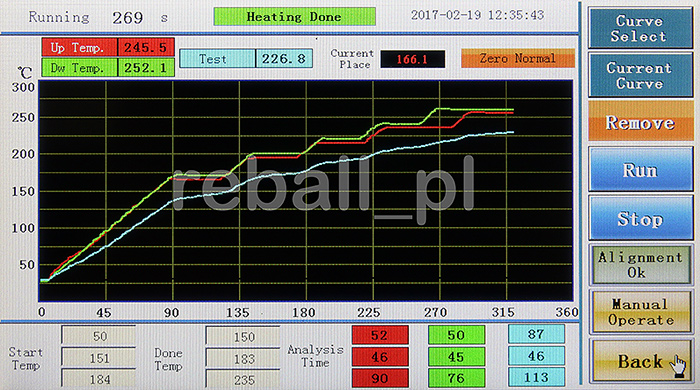

Wyświetlacz LCD pokazuje wszystkie parametry pracy stacji w czasie rzeczywistym łącznie z graficzną wizualizacją stanu procesu grzania oraz zadaną jak i osiągniętą temperaturą na wykresie dla każdej z 2 stref grzewczych.
Na ekranie podawane w postaci numerycznej jak i na wykresie następujące temperatury:
- temperatura docelowa w danym kroku (target)
- temperatura grzałki górnej HR
- temperatura grzałki dolnej HR
- realna temperatura przy układzie BGA z czujnika zewnętrznego.
Dodatkowo co rzadko spotykane stacja podaje oddzielnie dla każdej z 2 stref sumaryczny czas grzania w zakresie 3 przedziałów temperaturowych ustawionych przez operatora - ważne dla spełnienia norm IPC.
Po skończonym procesie lutowniczym na wyświetlaczu można przeanalizować pełen przebiegu procesu grzania w każdej 3 stref grzewczych łącznie ze sprawdzeniem temperatur.
Oprogramowanie stacji wyposażone jest w przycisk podtrzymania profilu KEEP. Po jego naciśnięciu stacja utrzymuje wszystkie temperatury osiągnięte przez nią w danej chwili do czasu ponownego naciśnięcia przycisku KEEP. Funkcja jest przydatna w przypadku takiego lutowania które dość opornie topi się w temperaturach uznawanych za odpowiednie dla danego stopu.
W celu zapewnienia najlepszego efektu lutowania w stacji zastosowano 2 niezależne strefy/powierzchnie grzewcze których temperaturę można kontrolować i sterować osobno.
Pierwsza (górna) i druga (dolna) strefa to nadmuch gorącego powietrza HR.

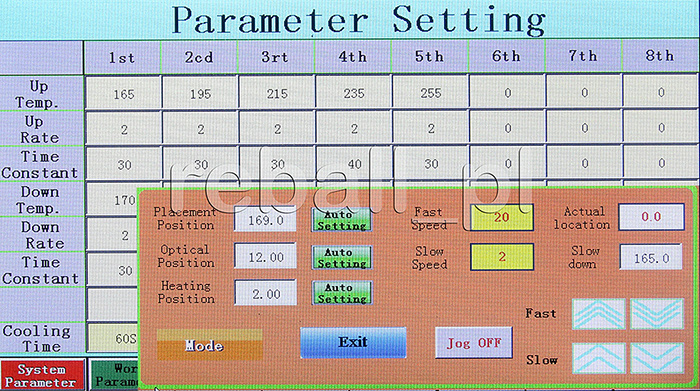

Proces lutowania programuje się z poziomu ekranu dotykowego tworząc dla danej specyfiki układu i PCB odpowiedni profil lutowniczy.

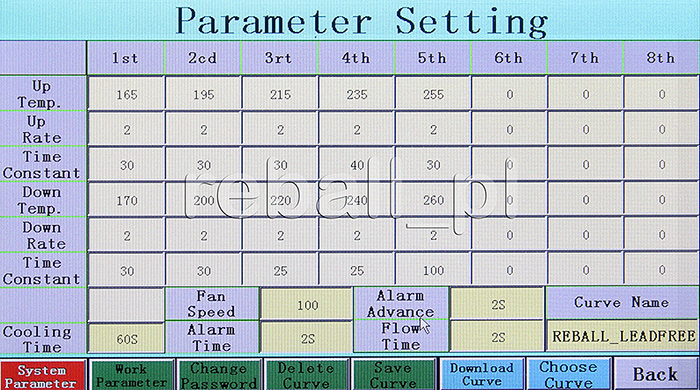

Każdą z 2 stref grzewczych możemy kontrolować osobno poprzez 8 grup/kroków parametrów. Każda z grup/kroków składa się z 3 parametrów:
- przyrostu temperatury na sekundę
- wartości temperatury końcowej
- czasu utrzymania danej temperatury
Dzięki precyzyjnej kontroli przyrostu i wartości temperatur na każdym etapie procesu zachowane są najwyższe standardy i normy IPC dokładnie określające poszczególne fazy lutowania układów BGA tj. PREBAKE, PREHEAT, SOAK, REFLOW, COOLING.
W celu określenia dokładnych temperatur w każdej sekcji wykorzystano precyzyjne termopary typu K o dokładności +/- 1C pracujące w zamkniętej pętli.
Po zakończeniu każdego procesu rozlutowywania/lutowania generowany jest alarm.
W przypadku pojawienie się wysokich niekontrolowanych temperatur bądź uszkodzeniu jednego z wentylatorów zaprogramowany system ochrony może uruchomić alarm i odłączyć strefy grzewcze.

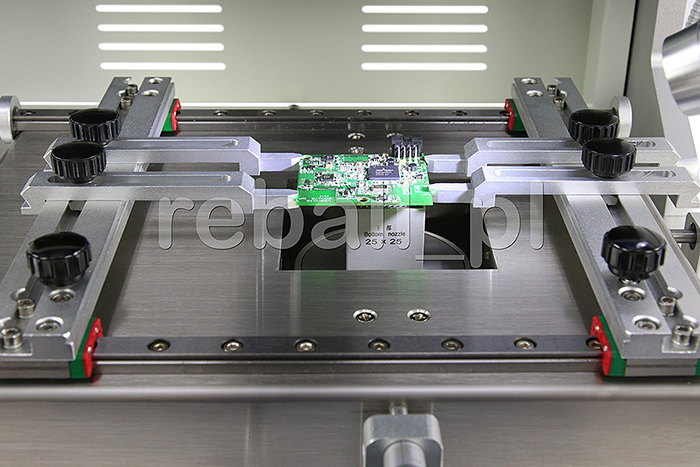

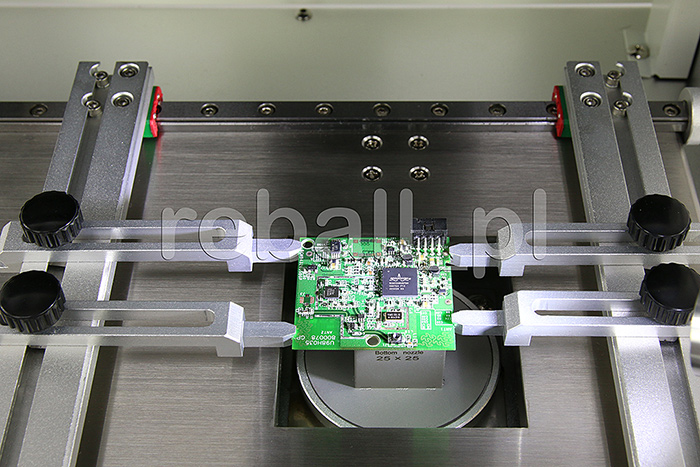

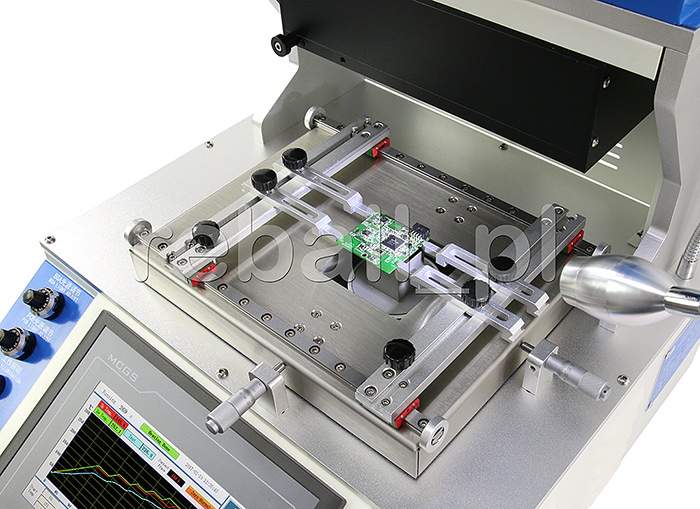

Stacja wyposażona jest w 3 punkty podparcia płyty po każdej ze stron. Główny uchwyt płyt PCB został wyposażony w żłobienie typu V co zapewnia szybki i stabilny montaż płyt oraz duży zakres regulacji. W przypadku płyt o nieregularnych kształtach stacja wyposażona jest w 4 dwustronne uchwyty PCB o rożnym kształcie żłobień typu V.

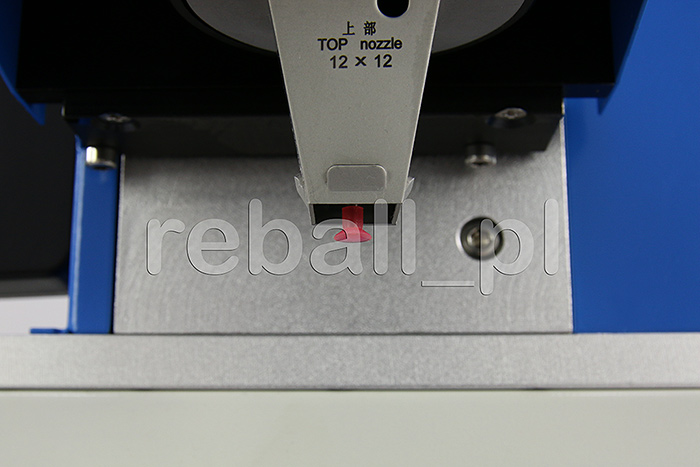

Do ukierunkowania gorącego powietrza i ochrony sąsiadujących elementów w stacji w części górnej i dolnej zaprojektowano magnetyczne dysze. Dysze montuje się bardzo prosto jedną ręką. Można je ustawić i obracać pod dowolnym kątem.
Wszystkie dysze hotair (góra/dół) posiadają specjalne boczne otwory którymi odprowadzany jest nadmiar gorącego powietrza.
Stacja wyposażona w system Split Vision umożliwiający precyzyjne pozycjonowanie układu BGA względem padów PCB wykorzystując do tego:
- systemu pryzmatów z podświetleniem LED,
- trzy śruby nanometryczne zapewniające obrót układu BGA i PCB w każdej niezbędnej płaszczyźnie,
- kamerę z powiększeniem o rozdzielczości 1080p oraz monitor LCD.

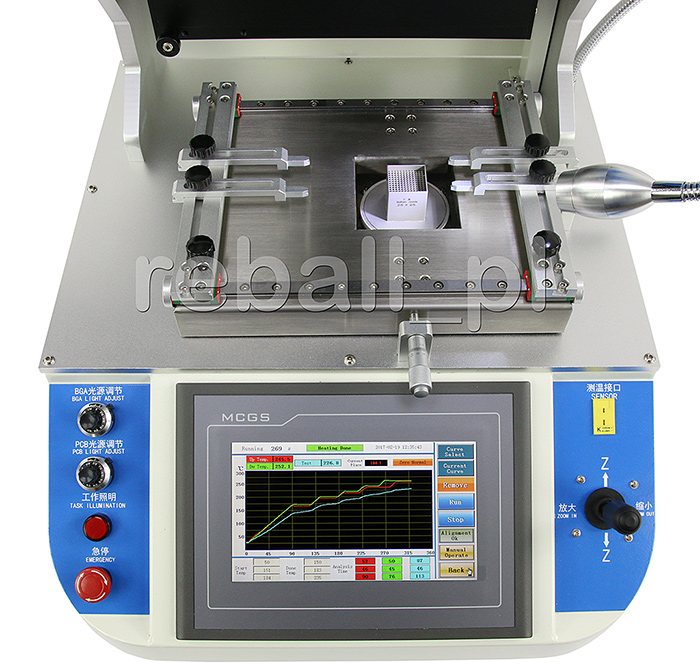

Stacja wyposażona jest również w:
- oświetlenie LED,
- wyłącznik awaryjny,
- gniazdo na zewnętrzny czujnik temperatury typu K,
- możliwość regulacji podświetlenia LED systemu Split Vision niezależnie dla układu BGA i PCB,
- zewnętrzny port USB do aktualizacji oprogramowania.

Stacja posiada certyfikat i oznaczenie CE.
W zestawie znajduje się również monitor LCD 15" 1080p.

Dane techniczne:
Stan: nowa
Moc całkowita: 2600W
Moc górnego elementu grzejnego hotair: 1200W
Moc dolnego elementu grzejnego hotair: 1200W
Napięcie zasilania: AC 230V/230V 50/60Hz (przewód zasilający 3x2,5mm2)
Czujnik temperatury: czujnik typu K (termopara) o dokładności +/- 1C
Pozycjonowanie (uchwyt PCB): żłobienie typu V
Min. rozmiar płyt PCB: 0x0mm
Max. rozmiar płyt PCB: 200x200mm
Rozmiar obsługiwanych układów BGA: 6-25mm
Dokładność pozycjonowania: 0,01-0,02mm
Grubość obsługiwanych laminatów PCB: 0,5-4mm
Wymiary stacji z LCD: 700(wys.) x 470(gł.) x 410mm(szer.)
Sterowanie: kolorowy ekran dotykowy 7" HD HMI + sterownik PLC
Zabezpieczenie nadprądowe: bezpiecznik o charakterystyce C32.
Waga netto: 30kg
Gwarancja pisemna: 24 miesiące Door-To-Door (również na elementy grzejne)

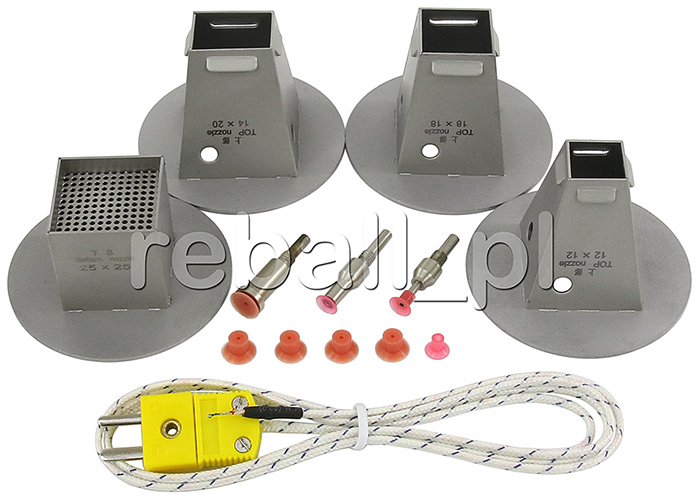

W skład zestawu wchodzą:
1. Stacja lutownicza WDS-700 o mocy 2600W.
2. Dysze górnej grzałki hotair (12x12mm, 14x20mm, 18x18mm).
3. Główna dysza dolnego podgrzewacza hotair (25x25mm).
4. Trzy metalowe końcówki ssące o różnej średnicy wkręcane w górny chwytak podciśnieniowy.
5. Zapasowe końcówki silikonowe do chwytaka podciśnieniowego.
6. Termopara typu K.
7. Cztery uchwyty do niestandardowych płyt PCB + śruby montażowe.
8. Monitor LCD 15" 1080p.
9. Polska instrukcja obsługi polska.



Możliwość zaprogramowania w stacji przed wysyłką wskazanych przez kupującego profili (które później można dowolnie zmodyfikować)
