GM5860 3in1 5,45kW KOMP 7"

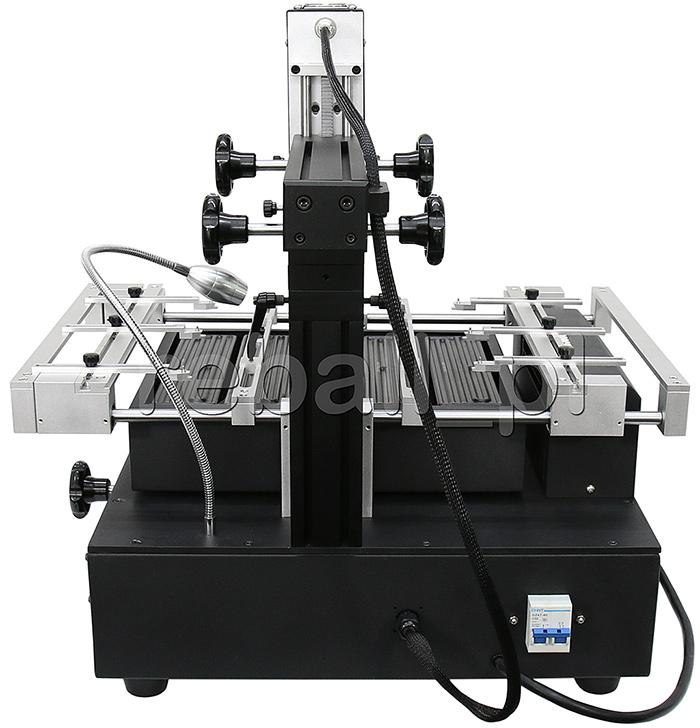

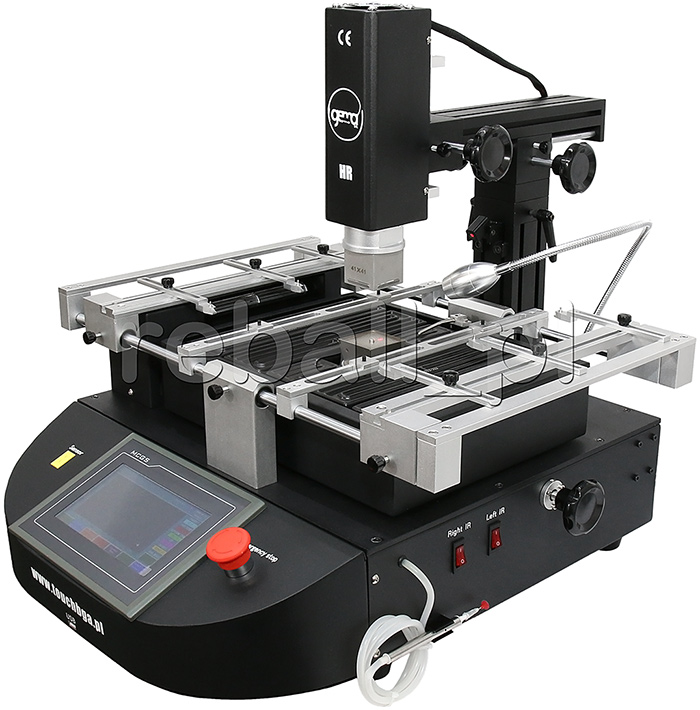

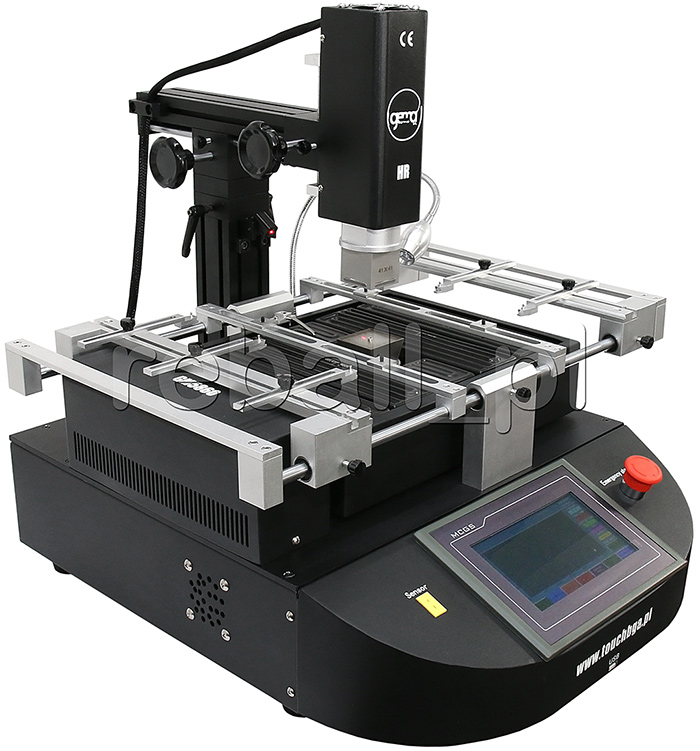

Zintegrowany system naprawy układów BGA TOUCHBGA GM5860 to profesjonalne i nowoczesne rozwiązanie do demontażu i montażu układów BGA, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA dla serwisów elektroniki użytkowej, medycznej, telekomunikacyjnej, wojskowej, samochodowej.
Urządzenie zaprojektowano do naprawy płyt głównych komputerów, kart graficznych, notebooków, konsol, telefonów komórkowych, modułów i sterowników samochodowych wykonanych w technologii lutu ołowiowego jak i bezołowiowego. Szczególnie polecane do pracy z dużymi płytami PCB.
Duża moc i wydajny system chłodzenia zapewnia efektywną pracę i skrócenie czasu oddziaływania wysokiej temperatury na płytę do minimum.

Cechami wyróżniającymi stację GM5860 są:
-duża całkowita moc grzewcza 5450W,
-duża powierzchnia przewidziana na PCB 425x375mm,

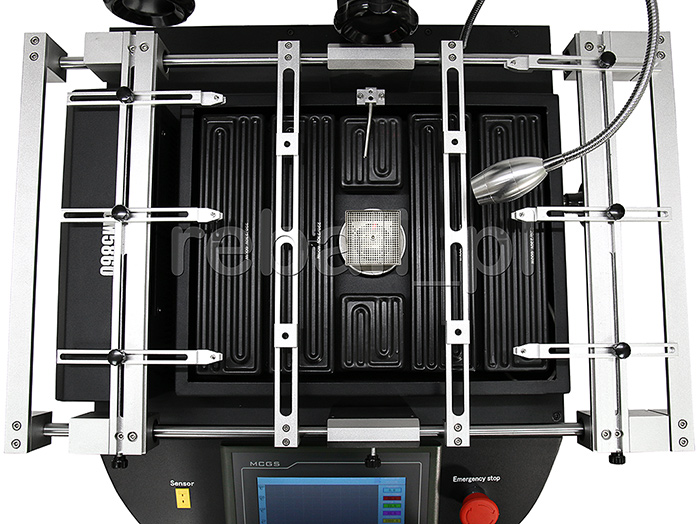

-duży obszar dolnego podgrzewacza IR 375x280mm,
-3 rodzaje górnych grzałek w standardzie: hotair, IR, kwarc (CHX),
-3 strefy grzewcze góra IR+HR+CHX / dół HR / dół IR,
-możliwość wyłączenia lewej i prawej sekcji dolnego podgrzewacza IR,
-regulacja góra/dół dolnego podgrzewacza hotair,
-dotykowy panel kontrolny 7" z kontrolą mikroprocesorową,
-wzmocniony w stosunku do stacji GM490 uchwyt górnej grzałki,
-poprzeczny wentylator automatycznie chłodzący płytę PCB po procesie lutowniczym,
-magnetyczne szybko wymienialne dysze hotair,
-dwa regulowane wsporniki poprzeczne płyt PCB,
-zewnętrzny port USB do programowania sterownika stacji,
-wentylowane wnętrze i podzespoły stacji,
-stacja przygotowana do montażu kamery LCD.

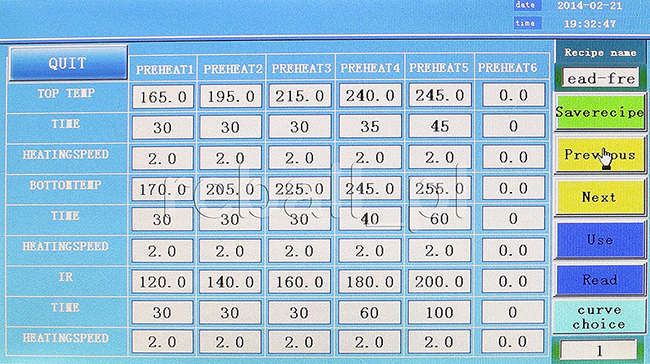

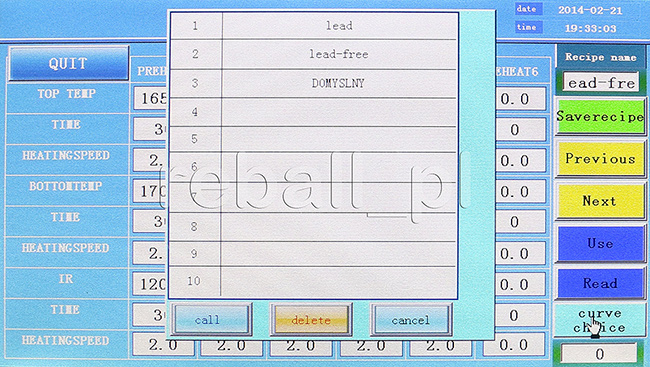

Stacja umożliwia zaprogramowanie 55 profili grzania, śledzenie ich na bieżąco jak i zmianę już ustawionych parametrów w dowolnej chwili (również w czasie grzania). W celu lepszego zapewnienia efektu końcowego każdy z profili można zaprogramować w 6 blokach temperaturowych. Po skończonym procesie grzania na wyświetlaczu można przeanalizować pełen jego przebiegu.

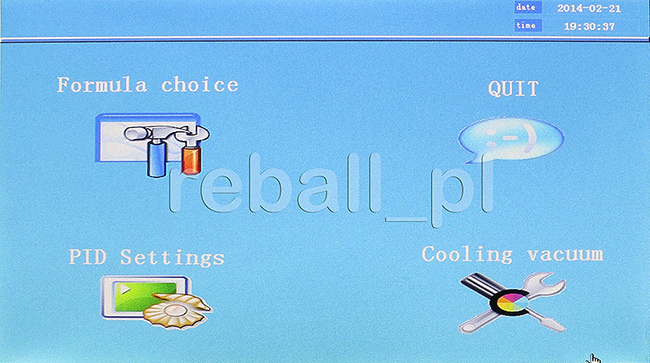

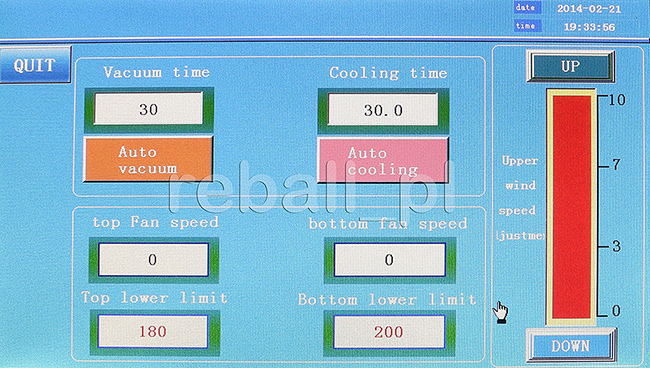

Wszystkie parametry tj: zadana temperatura, czas grzania, szybkość przyrostu temperatury w czasie, czas chłodzenia, czas pracy chwytaka podciśnieniowego można ustawić niezależnie korzystając z dotykowego panelu sterującego MCGS LCD Human–Machine Interaction (HMI) HD o przekątnej 7". Wyświetlacz pokazuje wszystkie parametry pracy stacji w czasie rzeczywistym łącznie z graficzną wizualizacją stanu procesu grzania oraz zadanych jak i osiąganych temperatur na wykresach.

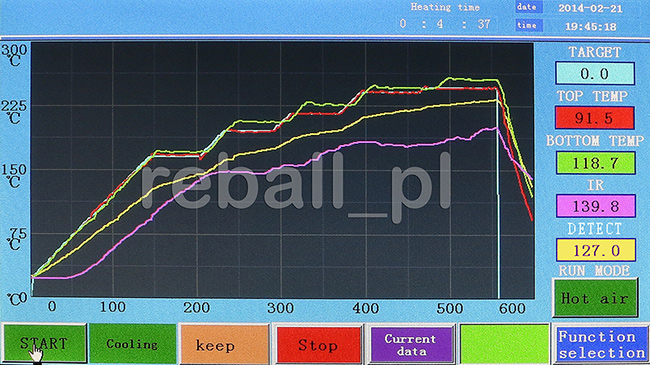

Na ekranie podawane w postaci numerycznej jak i na wykresie następujące temperatury:
- temperatura docelowa w danym kroku (target)
- temperatura grzałki górnej HR
- temperatura grzałki dolnej HR
- temperatura dolnego podgrzewacza IR
- realna temperatura przy układzie BGA.
Oprogramowanie stacji wyposażone jest w przycisk podtrzymania profilu KEEP. Po jego naciśnięciu stacja utrzymuje  wszystkie temperatury osiągnięte przez nią w danej chwili do czasu ponownego naciśnięcia przycisku KEEP.
Stacja posiada również awaryjny przycisk STOP który przerwie proces grzewczy na życzenie użytkownika.
W celu zapewnienia najlepszego efektu lutowania w stacji zastosowano 3 niezależne strefy/powierzchnie grzewcze (górną, dolną i podgrzewacz PCB) których temperaturę można kontrolować i sterować osobno. Pierwsza (górna) i druga (dolna) to nadmuch gorącego powietrza (górnych hotair można zamienić na grzałkę IR lub kwarcową które znajdują się w zestawie). Trzecia dolna strefa to kwarcowy element grzejny (ciemna podczerwień). Pierwszą i drugą powierzchnie grzewczą można kontrolować poprzez wiele grup i sekcji parametrów temperatury. Górny element grzejny niezależnie czy jest to hotair, IR czy kwarc może być regulowany w każdej płaszczyźnie. Dolny hotair posiada regulację w pionie co ma kluczowe znaczenie np. przy dużych układach konsolowych. Trzecia powierzchnia (podgrzewacz) podgrzewa płytę na dużej powierzchni redukując naprężenia i obniżając temperaturę potrzebną do prawidłowego przylutowania elementu.
Dodatkowo sekcje grzewcze dolnego podgrzewacza IR można wyłączać blokowo dwoma wyłącznikami np w sytuacji podgrzewania/wygrzewania mniejszej płyty PCB.
W celu określenia dokładnych temperatur w stacji wykorzystano precyzyjne termopary typu K o dokładności +/- 3C pracujące w zamkniętej pętli.
Po zakończeniu każdego procesu rozlutowywania/lutowania generowany jest alarm.
W przypadku pojawienia się zbyt wysokich niekontrolowanych temperatur lub możliwości przegrzania podzespołów wbudowany systemu ochrony przed nadmiernie wysoką temperaturą zatrzyma cały proces i wyłączy obwód elektryczny.

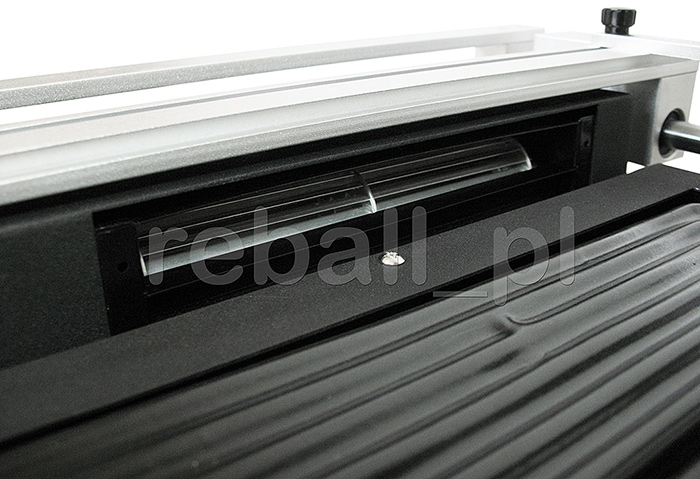

Po lewej stronie stacji znajduje się bardzo wydajny poprzeczny wentylator automatycznie chłodzący płyty PCB po rozlutowywaniu i lutowaniu. Zapobiega to procesom deformacji płyty PCB i zabezpiecza efekt reballingu BGA.
Główny uchwyt płyt PCB został wyposażony w żłobienie typu V co zapewnia szybki i stabilny montaż płyt oraz duży zakres regulacji.

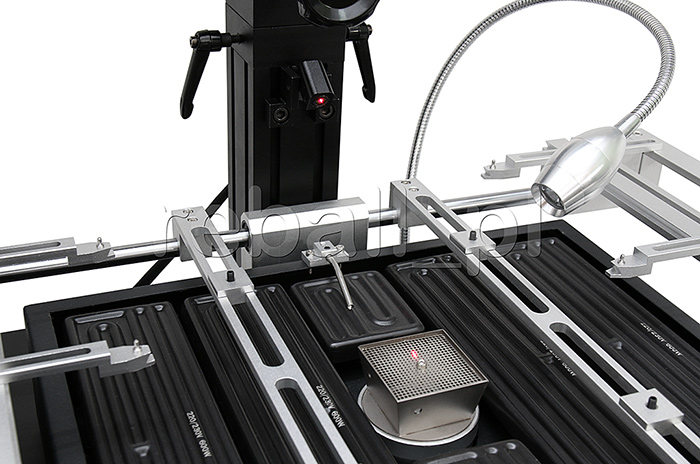

Do ukierunkowania gorącego powietrza i ochrony sąsiadujących elementów w stacji w części górnej i dolnej zaprojektowano magnetyczne dysze. Dysze montuje się bardzo prosto jedną ręką. Można je ustawić i obracać pod dowolnym kątem.
Dodatkowo dolna dysza posiada specjalne otwory którymi odprowadzany jest nadmiar gorącego powietrza.
Stacja wyposażona jest również w elektroniczny chwytak podciśnieniowy sterowany również z poziomu dotykowego ekranu LCD. Posiada również wyłącznik awaryjny.
Stacja posiada certyfikat i oznaczenie CE.

Dane techniczne:
Stan: nowa
Moc całkowita: 5450W
Moc górnego elementu grzejnego:
-hotair: 1000W (wyposażenie standardowe)
-ciemna podczerwień IR: 450W (wyposażenie dodatkowe - w zestawie)
-grzałka kwarcowa: 300W (wyposażenie dodatkowe - w zestawie)
Moc dolnego elementu grzejnego hotair: 1000W
Moc dolnego podgrzewacza: 2700W
Napięcie zasilania: AC 220V/230V 50/60Hz (przewód zasilający 3x2,5mm2)
Czujnik temperatury: czujnik typu K (termopara) o dokładności +/- 3C
Pozycjonowanie (uchwyt PCB): żłobienie typu V
Min. rozmiar płyt PCB: 40x40mm
Max. rozmiar płyt PCB: 425x375mm
Rozmiar dolnego podgrzewacza IR: 375x280mm
Wymiary stacji: 600(szer) x 600(wys) x 630mm(gł)
Sterowanie: kolorowy ekran dotykowy 7" HD HMI + sterownik PLC
Zabezpieczenie nadprądowe: bezpiecznik o charakterystyce C32.
Waga netto: 40kg
Gwarancja pisemna: 24 miesiące (również na elementy grzejne)

W skład zestawu wchodzą:
1.Stacja lutownicza GM5860.
2.Wbudowany chwytak podciśnieniowy + dodatkowe 3 końcówki silikonowe.
3.Termopara typu K.
4.Polska i angielska instrukcja obsługi na CD.

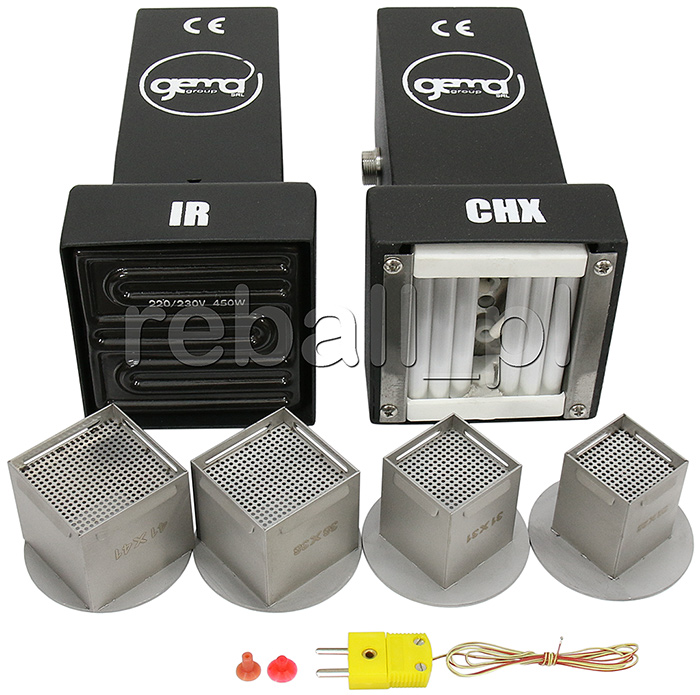

5.Trzy rodzaje górnych elementów grzejnych (gorące powietrze, ciemna podczerwień IR, kwarcowa grzałka).
6.Cztery dysze górnego podgrzewacza gorącego powietrza (28x28, 31x31, 38x38, 41x41).
7.Główna dysza dolnego podgrzewacza gorącego powietrza (51x51mm).
8.Sześć uchwytów do niestandardowych płyt PCB + 6 śruby montażowe.
9.Dodatkowe 2 uchwyty do podtrzymywania większych płyt PCB.
10.Śruba do pionowej blokady górnego podgrzewacza.



Możliwość zaprogramowania w stacji przed wysyłką wskazanych przez kupującego profili (które później można dowolnie zmodyfikować)
