IR-PRO-SC v6 3in1 4,15kW

Najnowsza na polskim rynku stacja lutownicza BGA IR-PRO-SC v6 z trzema grzałkami CHX(kwarc) 300W + IR 450W(ciemna podczerwień) + HR(hotair) 1000W które znajduje się standardowo w komplecie ze stacją oraz mocnym podgrzewaczem 2400W.
Teraz Klient nie musi zastanawiać się czy kupić stację na ciemną podczerwień IR, hotair HR czy kwarc CHX.

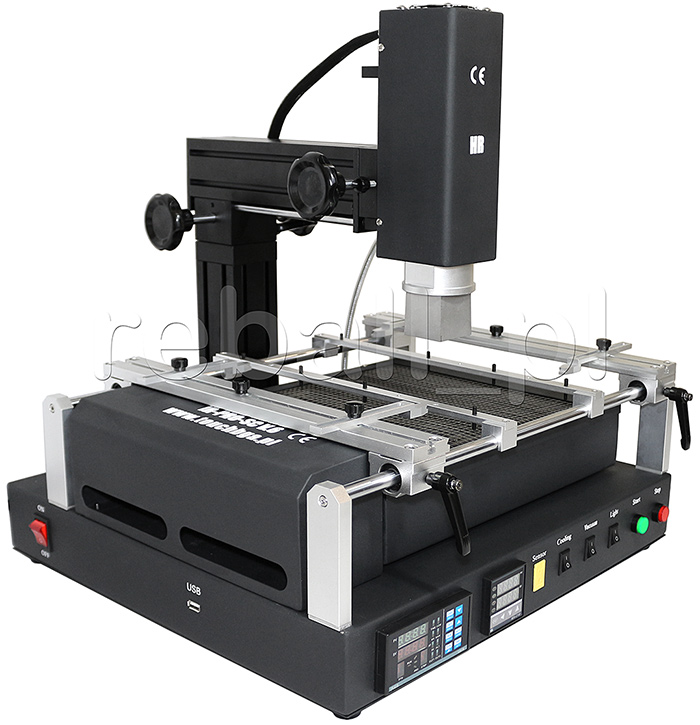

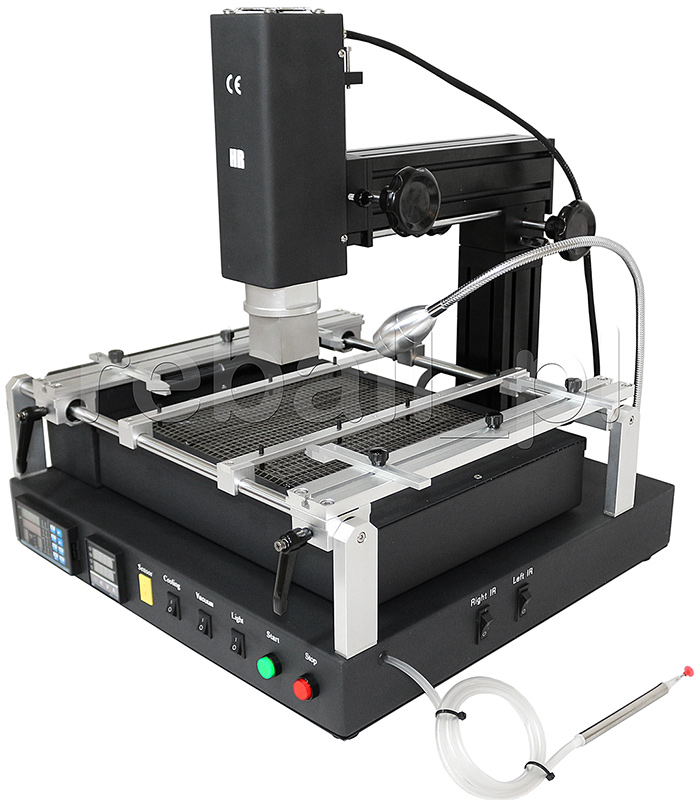

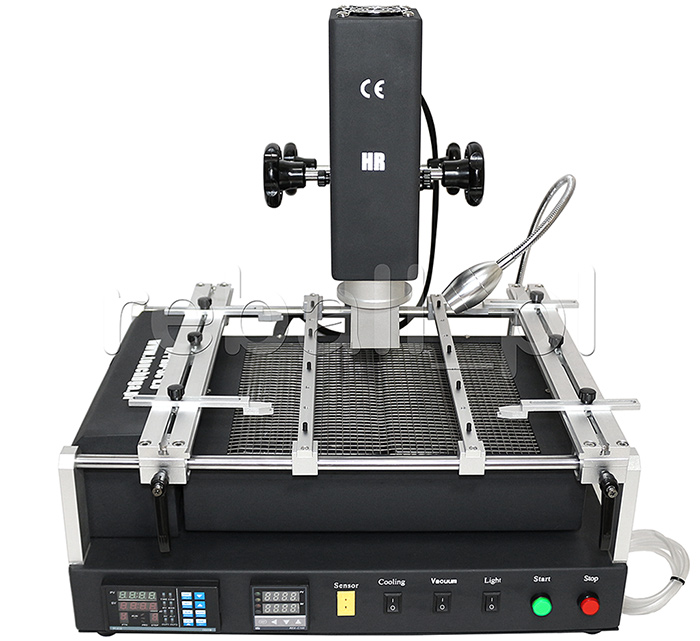

Stacja lutownicza TOUCHBGA IR-PRO-SC v6 3in1 to profesjonalna stacja do demontażu i montażu układów BGA, SMD, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA zamontowanych z użyciem technologii ołowiowej i bezołowiowej.
Stacja służy do serwisowania płyt głównych komputerów, notebooków, konsol, telefonów komórkowych, nawigacji, modułów i sterowników samochodowych oraz wielu innych urządzeniach dzięki czemu na ona ugruntowaną pozycję we wszelkich serwisach elektronicznych lub GSM.
Stacja rzadko pracuje również w serwisach w duecie z innymi stacjami doskonale zapewniając ciągłość prac i pokrywając funkcjonalnością szerokie spektrum urządzeń trafiających do naprawy.

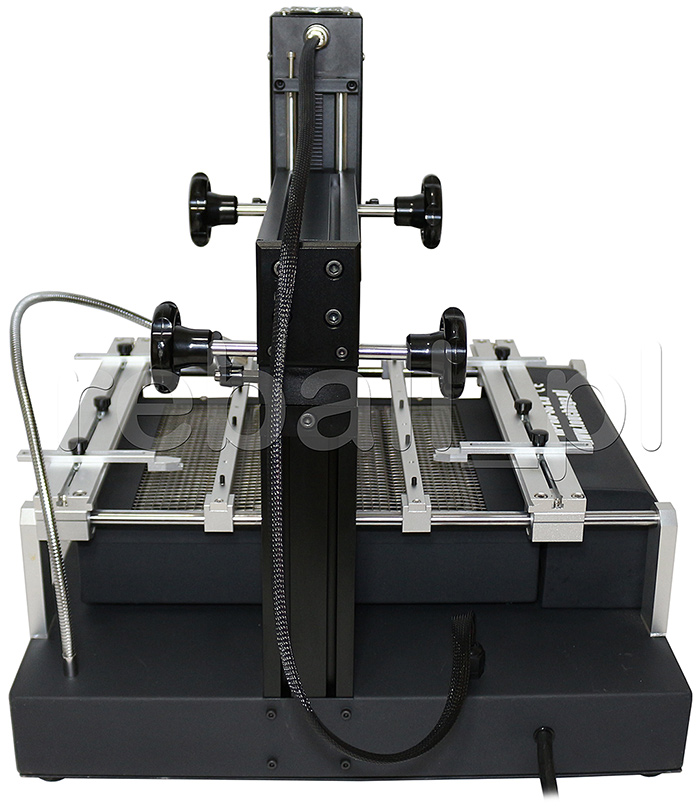

Najnowszy model stacji IR-PRO-SC v6 wyróżnia się następującymi cechami:

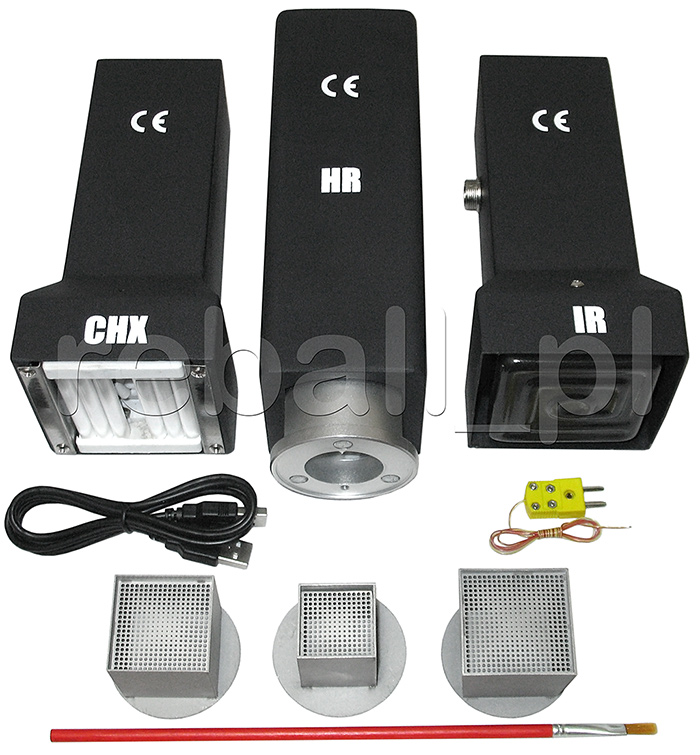

-w standardzie 3 górne grzałki: CHX (kwarc) 300W, IR 450W, HR (hotair) 1000W
-w komplecie 3 wybrane dysze hotair

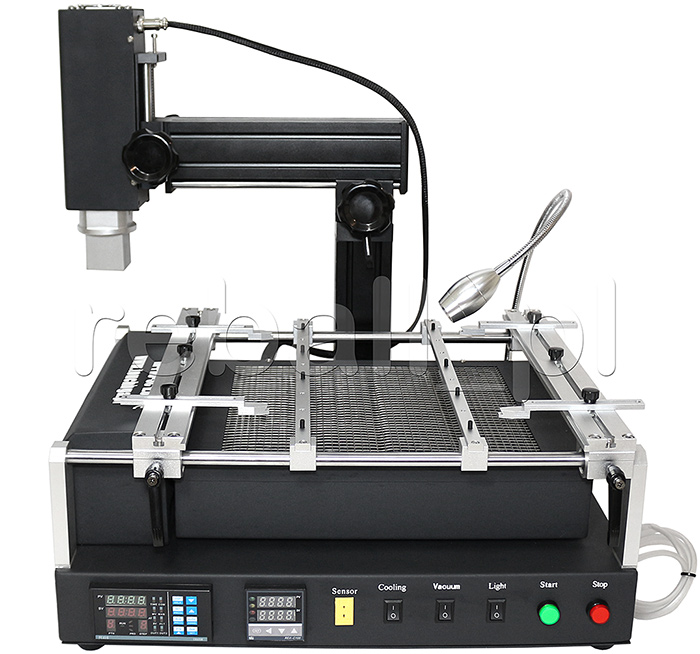

-duży, mocny dolny podgrzewacz - 2400W, 265x240mm !!!

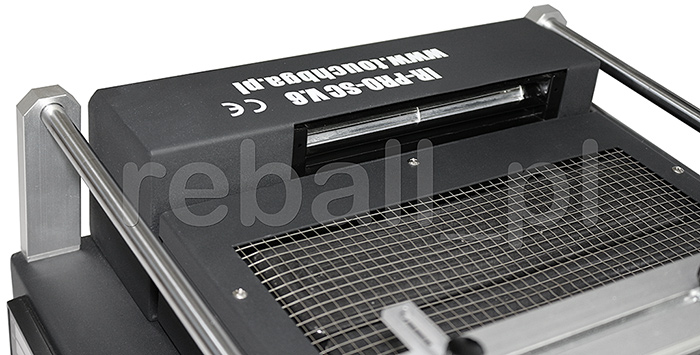

-odłączalne zewnętrze grzałki dolnego podgrzewacza - 2x600W lub 4x600W
-zmodyfikowane dolne pole grzewcze pozwalające osiągnąć temperaturę 160C pod PCB przy ustawionych 200C - skuteczne grzanie dołem ważne w przypadku konsol

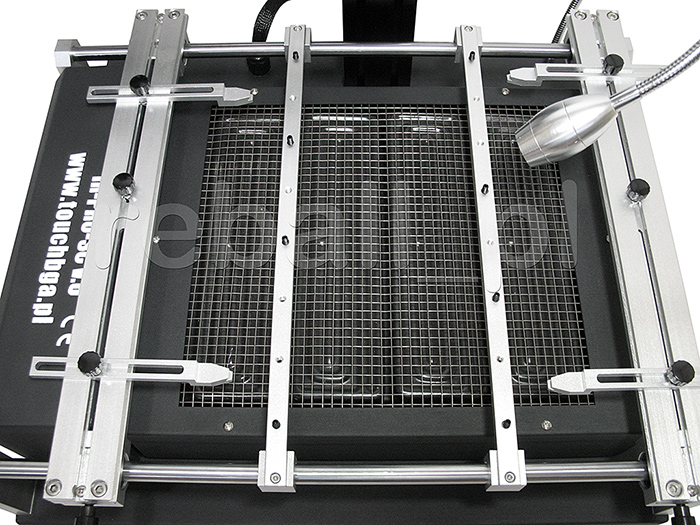

-duży stabilny uchwyt do PCB - PCB max. 355x365mm !!!
-w standardzie 4 uchwyty do niestandardowych laminatów + dwie poprzeczne środkowe podpórki z imbusami
-poprzeczne chłodzenie  PCB oraz górnej grzałki - sterowalne
-wbudowany ssak podciśnieniowy
-wbudowany port USB
-sprawdzona przez wielu konstrukcja.

Stacja IR-PRO-SC v6 ma zatem szerokie spektrum zastosowania. W przypadku podłączenia górnej grzałki HR 1000W mamy sprzęt gotowy do pracy przy elektronice samochodowej lub przy delikatnych i mniejszych układach BGA. Po podłączeniu grzałki IR 450W 8x8cm wykorzystując mocny dół 2400W mamy stację gotową na duże układy konsolowe. Dodatkowa grzałka kwarcowa CHX zapewnia dynamiczny przyrost i spadek temperatury w funkcji czasu.

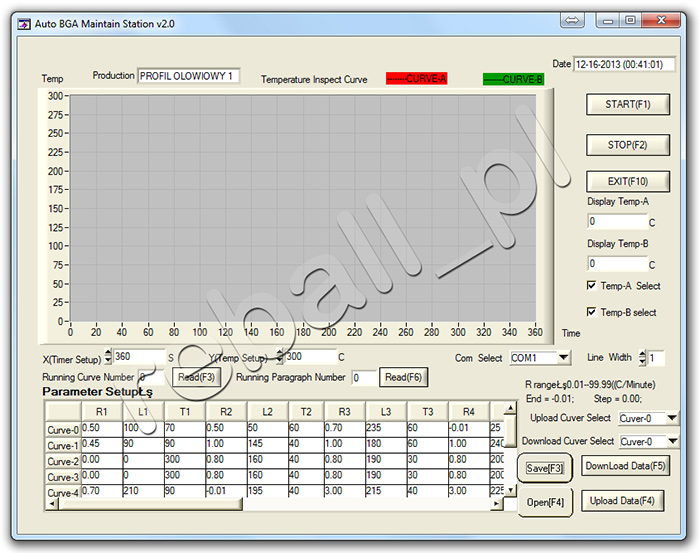

Dodatkowo stacja została wyposażona w port USB stąd też nie ma konieczności używania przejściówek RS232-USB. Obsługa z poziomu PC umożliwia precyzyjną kontrolę profili grzania za pomocą wizualizacji graficznej na wykresie temperatury zadanej i osiągniętej. Z poziomu oprogramowania można również włączyć i wyłączyć stację jak i załadować lub odczytać z pamięci programatora dany przetestowany profil. Odpowiednie oprogramowanie jest w zestawie na CD.

Stacja IR-PRO-SC v6 umożliwia niezależne podgrzewanie lutowanego elementu z góry oraz z dołu z możliwością wcześniejszego zaprogramowania obu temperatur. Możemy np. "stawiać" kulki BGA na układzie przy włączonej tylko górnej grzałce.
Temperatury dolnej i górnej grzałki odczytywane są na wyświetlaczach w czasie rzeczywistym.
Górny element grzejny może mieć zaprogramowanych do 10 profli po 8 kroków na każdy z nich.
Każdy z kroków (bloków ustawień) składa się z następujących parametrów:
r - szybkość przyrostu temperatury w czasie,
L - zadanej temperatury,
d - czasu utrzymania temperatury w danym kroku.
Dolny podgrzewacz może mieć zaprogramowaną wcześniej temperaturę którą utrzymuje automatycznie po jej osiągnięciu.
Realnie osiągnięte temperatury podawane są dzięki czujnikom na podgrzewaczu (dół) i dodatkowej dokładnej i szybkiej termoparze (góra) podłączanej do złącza na przednim panelu stacji. W przypadku podłączenia grzałki typu hotair posiada ona swoją wbudowaną termoparę a podłączony czujnik temperatury z przodu obudowy stacji jest odłączany automatycznie.
Podsumowując grzałki dolna i górna sterowane są niezależnie a koniec procesu lutowania/rozlutowania sygnalizowane jest odpowiednim sygnałem dźwiękowym.
Górny element grzejny posiada możliwość regulacji we wszystkich płaszczyznach: pion, poziom, przód/tył.
Dodatkowo stacja wyposażona jest w regulowane podświetlene LED o wystarczającej mocy aby doświetlić obszar pracy.
Montaż płyt PCB odbywa się za pomocą szyn montażowych ze żłobieniem typu "V" które zapewnia szybki i stabilny montaż płyt oraz duży zakres regulacji.
Podczas zakupu stacji istnieje możliwość wyboru odpowiedniej dyszy hotair. W komplecie otrzymują Państwo 3 dysze GRATIS !!!

Dane techniczne:
Stan: nowa
Moc grzewcza całkowita dla podłączonej górnej grzałki CHX: 2700W
Moc grzewcza całkowita dla podłączonej górnej grzałki IR: 2850W
Moc grzewcza całkowita dla podłączonej górnej grzałki HOTAIR: 3400W
Grzałka górna CHX: 300W
Grzałka górna IR: 450W

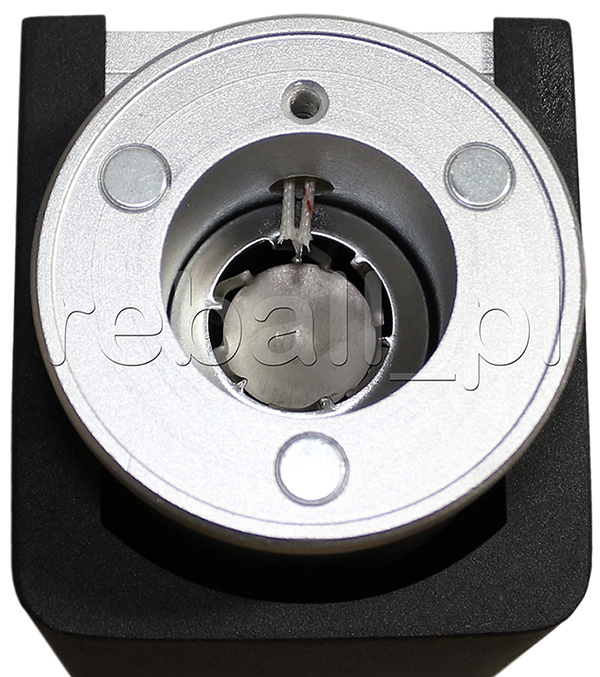

Grzałka górna HOTAIR: 1000W
Grzałka dolna: 2400W (4x600W)
Max. wymiar układu BGA: 80x80mm
Max. wymiar PCB: 355x365mm
Wymiar promiennika górnego IR: 80x80mm
Rozmiar dyszy HOTAIR:  do wyboru
Wymiar grzałki dolnej: 4szt 60x235mm
Wymiar dolnego obszaru grzewczego: 265x240mm
Kontrola górnej grzałki: sterownik PLC, dokładność 0.5% z alarmem (możliwość zaprogramowania 10 profili grzania)
Kontrola dolnej grzałki: precyzyjny sterownik, dokładność 0,5% bez alarmu
Wentylowany podgrzewacz górny: automatycznie
Wentylowany podgrzewacz dolny-poprzeczny: włącznik
Komunikacja z PC: port USB (kabel w zestawie)
Wymiary urządzenia (szer/głęb./wys.): 480x460x460mm
Zasilanie: 220V/230V 50/60Hz
Waga netto: 18kg
Gwarancja: 24 miesiące

W skład zestawu wchodzą:
- stacja IR-PRO-SC v6
- dwie poprzeczne podpórki PCB z imbusami + cztery uchwyty do niestandardowych płyt
- górna grzałka CHX + IR + HOTAIR
- wybrane dysze HOTAIR - 3szt (standardowo 32x32mm, 42x42mm, 46x46mm)
- termopara
- przewód do komunikacji z PC (USB)
- płyta z oprogramowaniem do sterowania stacją z PC
- pnstrukcja angielska, szczegółowe instrukcje do programatorów ALTEC PC410, REX C-100
- instrukcja polska + instrukcja programowania 14 profili (proces ołowiowy, bezołowiowy, XBOX, PS3, reflow, "stawianie" świeżych kulek BGA) dla grzałek HR i IR
- przygotowane na CD profile grzania gotowe do załadowania do stacji z wykorzystaniem dołączonego oprogramowania.



Możliwość zaprogramowania w stacji przed wysyłką wskazanych przez kupującego profili (które później można dowolnie zmodyfikować)
