DH-200 2,3kW KOMP 4,3"

Dodatkowe pole:Zastosowanie: Małe laminaty PCB/PBA oraz BGA i uBGA do 25x25mm

  • DH-200

    DH-200

  • DH-200

    DH-200

  • DH-200

    DH-200

  • DH-200

    DH-200

  • DH-200

    DH-200

  • DH-200

    DH-200

  • DH-200

    DH-200

  • DH-200

    DH-200

  • DH-200

    DH-200

  • DH-200

    DH-200

  • DH-200

    DH-200

  • DH-200

    DH-200

  • DH-200

    DH-200

  • DH-200

    DH-200

  • DH-200

    DH-200

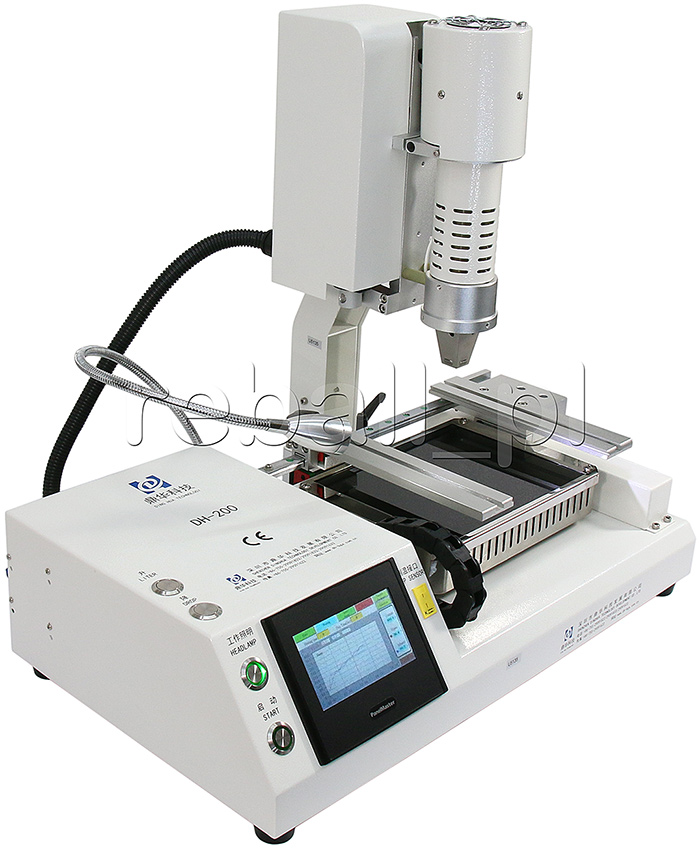

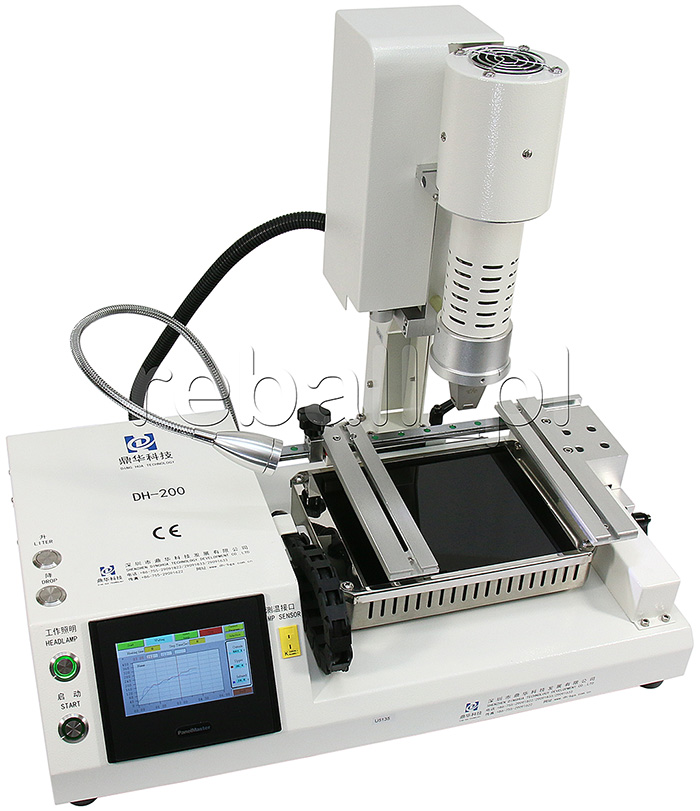

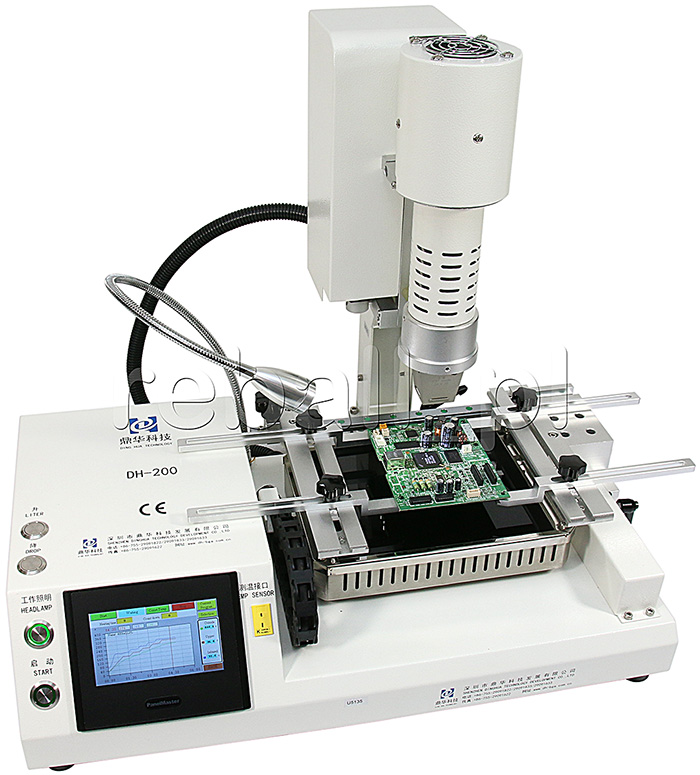

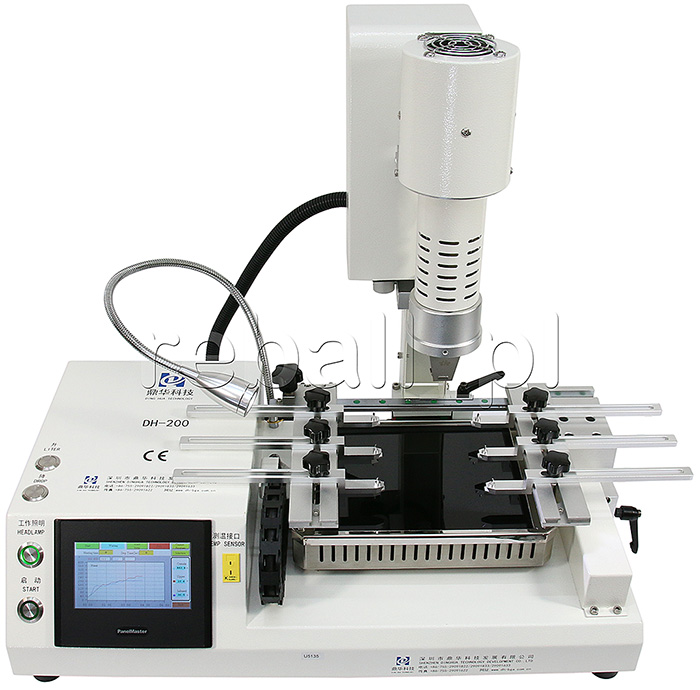

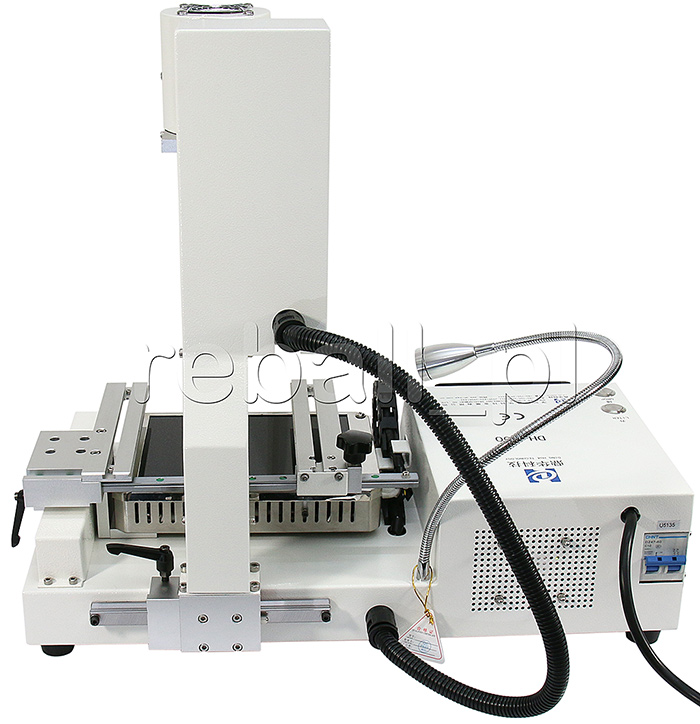

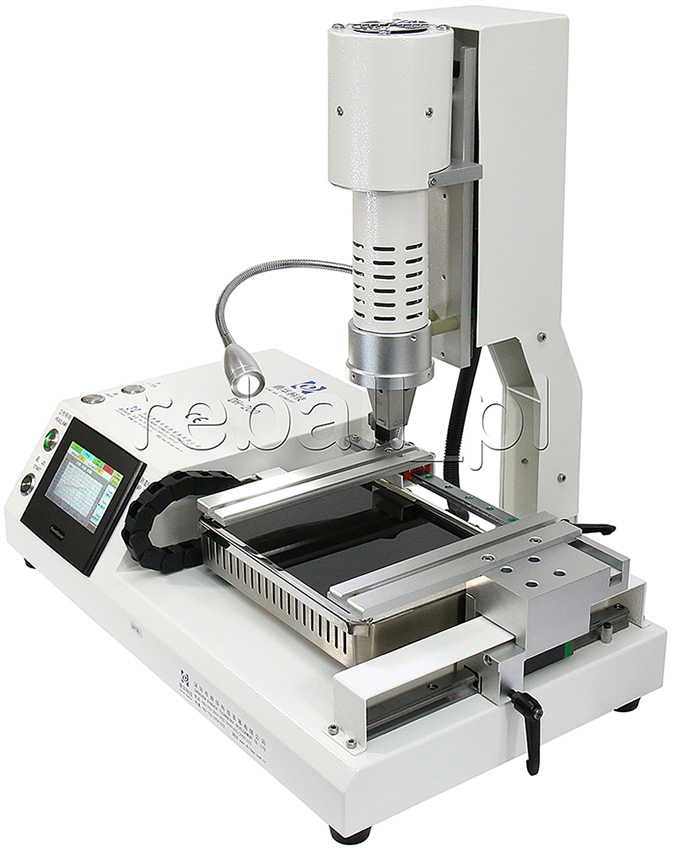

Zintegrowany system naprawy BGA/mikroBGA DINGHUA DH-200 to profesjonalne i nowoczesne rozwiązanie do demontażu i montażu układów BGA, uBGA, BGA, CSP, SMD, mikro SMD, LGA, CCGA, CBGA, CCGA, QFN, MLF, PGA dla serwisów elektroniki użytkowej, medycznej, telekomunikacyjnej, wojskowej, samochodowej.
Urządzenie zaprojektowano ze szczególnym uwzględnieniem małych elementów BGA, SMD typu mikro do naprawy płyt głównych telefonów komórkowych, wszelkich modułów i sterowników w tym również samochodowych wykonanych w technologii lutu ołowiowego jak i bezołowiowego.
Szczególnie polecane do pracy z małymi układami i płytami PCB.
Wydajny górny hotair oraz nowe kwarcowe bardzo wydajne promienniki podczerwieni zapewniają efektywną pracę i skrócenie czasu oddziaływania wysokiej temperatury na płytę do minimum.

Cechami wyróżniającymi stację DH-200 są:
-idealna moc grzewcza 2300W dostosowana do małych układów <=25x25mm,
-precyzyjne i wydajne promienniki podczerwieni produkcji niemieckiej - wzrost temperatury do 3°C/sek,
-promienniki podczerwieni zabezpieczone są szklaną płytą,

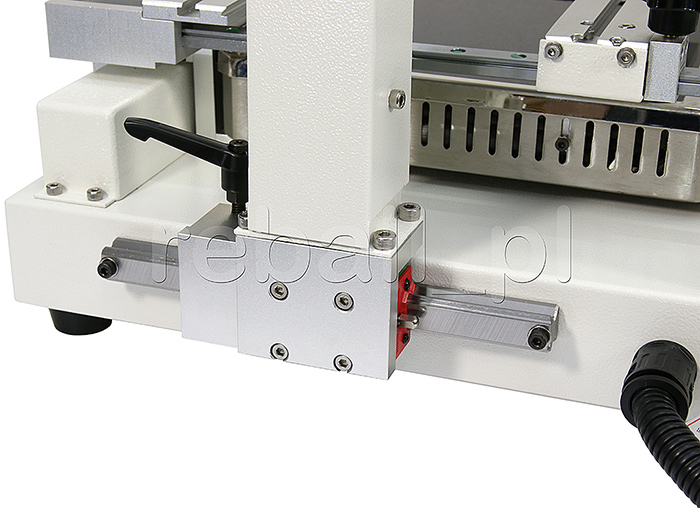

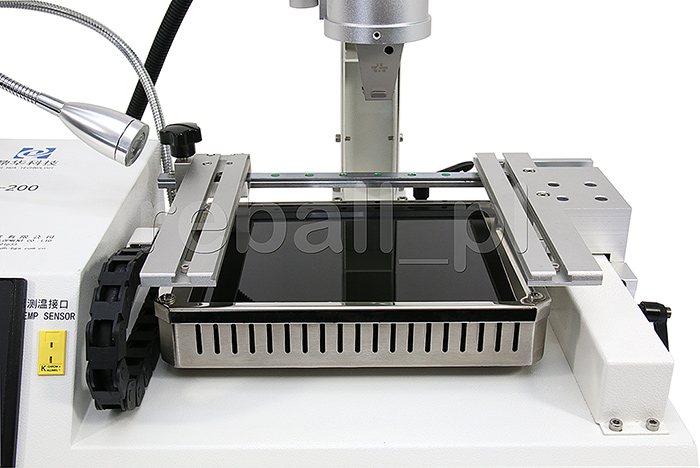

-prowadnice X/Y umożliwiające zmianę położenia dolnego podgrzewacza jak i górnej grzałki hotair,
-możliwość ustawienia 7miu kroków temp. (wg normy IPC-7095A-7-02 nie wymaga się więcej niż 4ech),
-duża powierzchnia przewidziana na PCB 280x170mm,
-duży obszar dolnego podgrzewacza IR 185x150mm,
-automatycznie opuszczania i podnoszona górna grzałka hotair,
-2 strefy grzewcze góra HR / dół IR,
-dotykowy panel kontrolny 4,3" z kontrolą mikroprocesorową,
-wejście na zewnętrzny czujnik temperatury np. układu BGA (w zestawie),
-magnetyczne szybko wymienialne dysze hotair 58mm,
-możliwość obrotu dyszy hotair o 360° (dysze wykonane ze stopów tytanowych),
-6 dodatkowych uchwytów do niestandardowych płyt PCB.

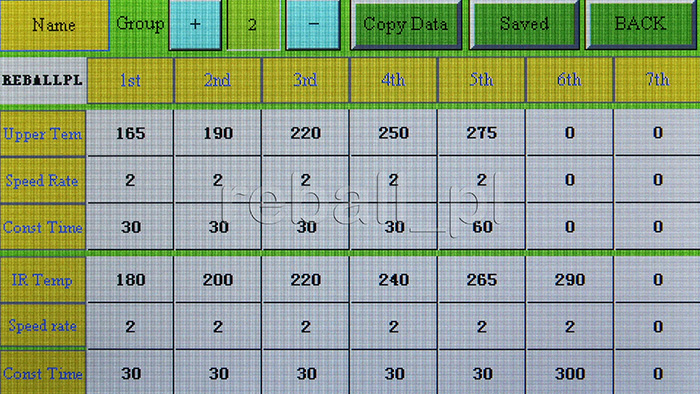

Stacja umożliwia zaprogramowanie 5000 profili grzania, śledzenie ich na bieżąco jak i zmianę już ustawionych parametrów w dowolnej chwili (również w czasie grzania). W celu lepszego zapewnienia efektu końcowego każdy z profili można zaprogramować w 7 blokach temperaturowych. Po skończonym procesie grzania na wyświetlaczu można przeanalizować pełen przebiegu profilu grzania.

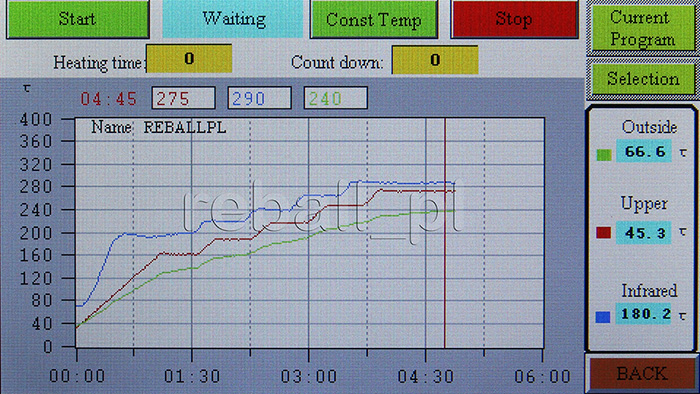

Wszystkie parametry tj: zadana temperatura poszczególnych stref, czas grzania, szybkość przyrostu temperatury w czasie, można ustawić niezależnie korzystając z dotykowego panelu sterującego MCGS LCD Human–Machine Interaction (HMI) HD o przekątnej 4,3". Wyświetlacz pokazuje wszystkie parametry pracy stacji w czasie rzeczywistym łącznie z graficzną wizualizacją stanu procesu grzania oraz zadanych jak i osiąganych temperatur na wykresach.
Na ekranie wizualizowane są i podawane są w postaci numerycznej następujące temperatury:
-temperatura grzałki górnej HOTAIR
-temperatura dolnego podgrzewacza IR
-realna temperatura przy układzie BGA.
Stacja posiada automatycznie opuszczaną górną grzałkę hotair - służą do tego dwa przyciski góra/dół. Oczywiście istnieje możliwość regulacji pozycji grzałki w pionie również w czasie trwania procesu grzania.
Oprogramowanie stacji wyposażone jest w funkcję "Const temp". W przypadku jej uruchomienia stacja utrzymuje  wszystkie temperatury osiągnięte przez nią w danej chwili do czasu ponownego naciśnięcia tego przycisku. Funkcja jest przydatna w przypadku takiego lutowania które dość opornie topi się w temperaturach uznawanych za odpowiednie dla danego stopu.
Stacja automatyczna schładza górny hotair do temp.<45°C a następnie wyłącza jego wentylator.
W celu zapewnienia najlepszego efektu lutowania w stacji zastosowano 2 niezależne od siebie strefy/powierzchnie grzewcze (górną i dolną) których temperaturę można kontrolować i sterować osobno.
Pierwsza górna to nadmuch gorącego powietrza. Druga dolna strefa to wydajny promiennik podczerwieni nowej generacji.

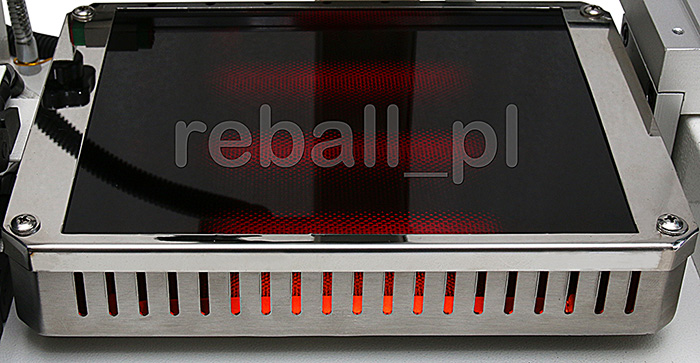

Wydajne kwarcowe promienniki cechuje:
-emitują fale podczerwone
-kwarcowa wzmocniona obudowa
-małe wymiary a duża wydajność
-precyzja w bezpośrednim nagrzewaniu
-nagrzewają bezpośrednio powierzchnię na którą padają (a nie powietrze)
-ich działanie jest odczuwalne natychmiast po włączeniu
-dwukrotnie szybsze w stosunku do ceramicznych promienników podczerwieni nagrzewanie powierzchni (max. temperatury dla tych promienników to 2600°C)
Pierwszą i drugą powierzchnie grzewczą można kontrolować poprzez wiele grup i sekcji parametrów temperatury.
Górny element grzejny HR może być regulowany lewo/prawo. Dolny podgrzewacz ma możliwość regulacji przód/tył. Podgrzewa on płytę na dużej powierzchni redukując naprężenia i obniżając temperaturę potrzebną do prawidłowego przylutowania/wylutowania elementu.
W celu określenia dokładnych temperatur w stacji wykorzystano precyzyjne termopary typu K o dokładności +/- 2C pracujące w zamkniętej pętli.

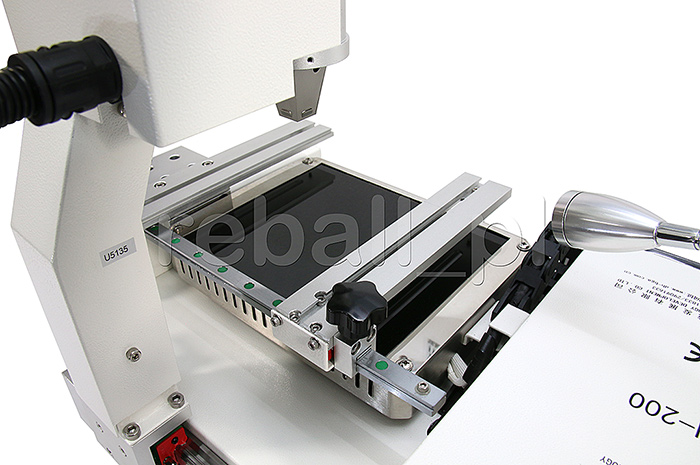

Główny uchwyt płyt PCB został wyposażony w żłobienie typu V co zapewnia szybki i stabilny montaż płyt oraz duży zakres regulacji.

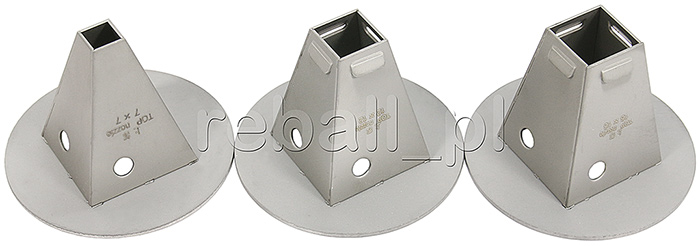

Do ukierunkowania gorącego powietrza i ochrony sąsiadujących elementów w stacji w części górnej i dolnej zaprojektowano magnetyczne dysze. Dysze montuje się bardzo prosto jedną ręką. Można je ustawić i obracać pod dowolnym kątem. W standardzie producent dodaje precyzyjne dysze 7x7, 12x12, 15x15mm. Do stacji dostępne są również w naszej ofercie inne dysze tj. 18x18, 21x21 i 25x25mm.
Dodatkowo dysze posiadają specjalne otwory którymi odprowadzany jest nadmiar gorącego powietrza.
Stacja posiada certyfikat i oznaczenie CE.
Jak działa stacja DH-200 można obejrzeć tutaj na YOUTUBE.

Dane techniczne:
Stan: nowa
Moc całkowita: 2300W
Moc górnego elementu grzejnego hotair: 450W

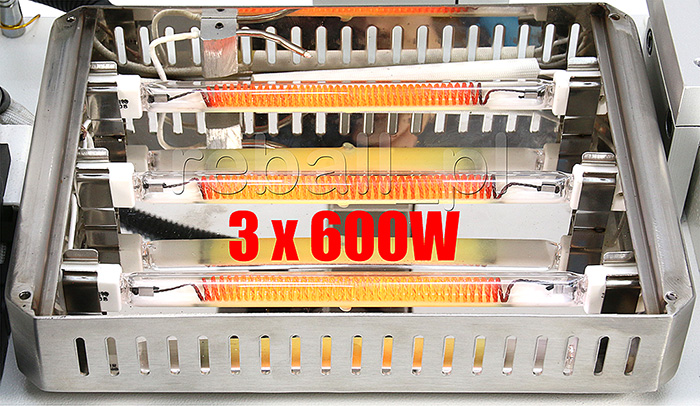

Moc dolnego podgrzewacza: 3x600W (1800W)
Napięcie zasilania: AC 220V/230V 50/60Hz
Czujnik temperatury: czujnik typu K (termopara) o dokładności +/- 2C
Pozycjonowanie (uchwyt PCB): żłobienie typu V
Min. rozmiar płyt PCB: 22x22mm
Max. rozmiar płyt PCB: 280x170mm
Rozmiar dolnego podgrzewacza IR: 185x150mm
Max. wielkość dyszy hotair: 25x25mm
Wymiary stacji: 580(szer) x 380(gł) x 510mm(wys)
Sterowanie: kolorowy ekran dotykowy 4,3" HD HMI + sterownik PLC
Zabezpieczenie nadprądowe: bezpiecznik o charakterystyce C10.
Waga netto: 16kg (brutto ~30kg)
Gwarancja: 12 miesięcy

W skład zestawu wchodzą:
1.Stacja lutownicza DINGHUA DH-200.
2.Termopara typu K.
3.Polska i angielska instrukcja obsługi.
4.Trzy dysze górnego podgrzewacza gorącego powietrza (7x7, 12x12, 15x15).

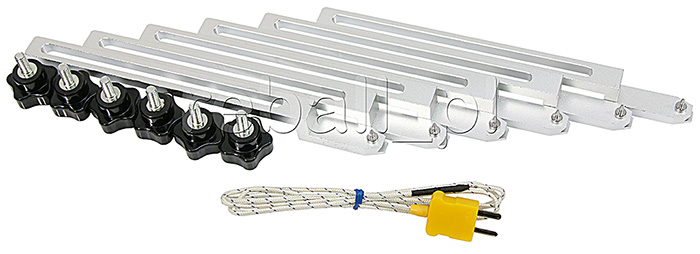

5.Sześć uchwytów do niestandardowych płyt PCB + sześć śrub montażowych.
