IR6000 2,25kW

Dodatkowe pole:Zastosowanie: Mniejsze laminaty PCB/PBA np. moduły i sterowniki, laptopy, konsole

  • IR6000 2250W

    IR6000 2250W

  • IR6000 2250W

    IR6000 2250W

  • IR6000 2250W

    IR6000 2250W

  • IR6000 2250W

    IR6000 2250W

  • IR6000 2250W

    IR6000 2250W

  • IR6000 2250W

    IR6000 2250W

Stacja lutownicza TOUCHBGA IR6000 to profesjonalna stacja do demontażu i montażu układów BGA, SMD, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA zamontowanych z użyciem technologii ołowiowej i bezołowiowej.
Stacja o mocy 2250W służy do serwisowania płyt głównych komputerów, notebooków, konsol, telefonów komórkowych, nawigacji, modułów i sterowników samochodowych oraz wielu innych urządzeniach dzięki czemu na ona ugruntowaną pozycję we wszelkich serwisach elektronicznych lub GSM.
Jest to idealna stacja jako pierwsza maszyna w serwisie. Nie rzadko pracuje również w duecie z innymi stacjami zapewniając ciągłość prac i pokrywając funkcjonalnością szerokie spektrum urządzeń trafiających do naprawy.
Stacja dysponuje umowaryczną mocą grzałek IR 2250W (dół 1800W + góra 450W).
Dodatkowo najnowszy model stacji na rok 2014 został wyposażony w port USB stąd też nie ma konieczności używania przejściówek RS232-USB. Obsługa z poziomu PC umożliwia precyzyjną kontrolę profili grzania za pomocą wizualizacji graficznej na wykresie temperatury zadanej i osiągniętej. Z poziomu oprogramowania można również włączyć i wyłączyć stację jak i załadować lub odczytać z pamięci programatora dany przetestowany profil. Odpowiednie oprogramowanie jest w zestawie na CD.
Stacja IR6000 umożliwia niezależne podgrzewanie lutowanego elementu z góry (ciemna podczerwień) oraz z dołu (również ciemna podczerwień) z możliwością wcześniejszego zaprogramowania temperatur. Możemy np. "stawiać" kulki BGA na układzie przy włączonej tylko górnej grzałce.
Temperatury dolnej i górnej grzałki odczytywane są na wyświetlaczach w czasie rzeczywistym.
Górny element grzejny może mieć zaprogramowanych do 10 profli po 8 kroków na każdy z nich.
Każdy z kroków (bloków ustawień) składa się z następujących parametrów:
r - szybkość przyrostu temperatury w czasie,
L - zadanej temperatury,
d - czasu utrzymania temperatury w danym kroku.
Dolny podrzewacz może mieć zaprogramowaną wcześniej temperaturę którą utrzymuje automatycznie po jej osiągnięciu.
Realnie osiągnięte temperatury podawane są dzięki czujnikom na podgrzewaczu (dół) i dodatkowej dokładnej i szybkiej termoparze (góra) podłączanej do złącza na przednim panelu stacji.
Podsumowując grzałki dolna i górna sterowane są niezależnie a koniec procesu lutowania/rozlutowania sygnalizowane jest odpowiednim sygnałem dźwiękowym.
Górny element grzejny posiada możliwość regulacji w pionie i poziomie. Montaż płyt odbywa się za pomocą szyn montażowych które są w zestawie.
Dodatkowo stacja wyposażona jest w regulowane podświetlene LED wystarczającej mocy aby doświetlić obszar pracy.
Główny uchwyt płyt PCB wyposażony został w żłobienie typu V co zapewnia szybki i stabilny montaż płyt oraz duży zakres regulacji.
Ochronę elementów wewnątrz stacji przed ciepłem dolnego podgrzewacza zapewnia gruba blacha grubości 2mm a wentylację całej elektroniki otwory wentylacyjne po obu bokach oraz wydajny wentylator który działa non stop po włączeniu zasilania. Zmierzona temperatura przy programatorach w momencie kiedy dolna grzałka osiągnęła 200C to 20C !!!

Dane techniczne:
Stan: nowa
Moc grzewcza całkowita dla podłączonej górnej grzałki IR: 2250W
Grzałka górna IR: 450W (TYLKO U NAS!!!)
Grzałka dolna: 1800W (3x600W)
Max. wymiar układu: 80x80mm
Max. wymiar PCB: 400x305mm
Wymiar promiennika górnego IR: 80x80mm (TYLKO U NAS!!!)
Wymiar grzałki dolnej: 3szt 60x200mm
Wymiar dolnego obszaru grzewczego: 205x210mm
Kontrola górnej grzałki: sterownik PLC, dokładność 0.5% z alarmem (możliwość zaprogramowania 10 profili grzania)
Kontrola dolnej grzałki: precyzyjny sterownik, dokładność 0,5% bez alarmu
Wentylowany podgrzewacz górny: włącznik
Wentylowany podgrzewacz dolny: włączony na stałe po uruchomieniu urządzenia
Komunikacja z PC: port USB (kabel w zestawie)
Wymiary urządzenia (szer/głęb./wys.): 450x340x430mm
Zasilanie: 220V/230V 50/60Hz
Waga netto: 12kg
Gwarancja: 24 miesiące

W skład zestawu wchodzą:
- stacja IR6000
- statyw do trzymania płyt PCB + 4ry uchwyty do niestandardowych płyt
- górna grzałka IR

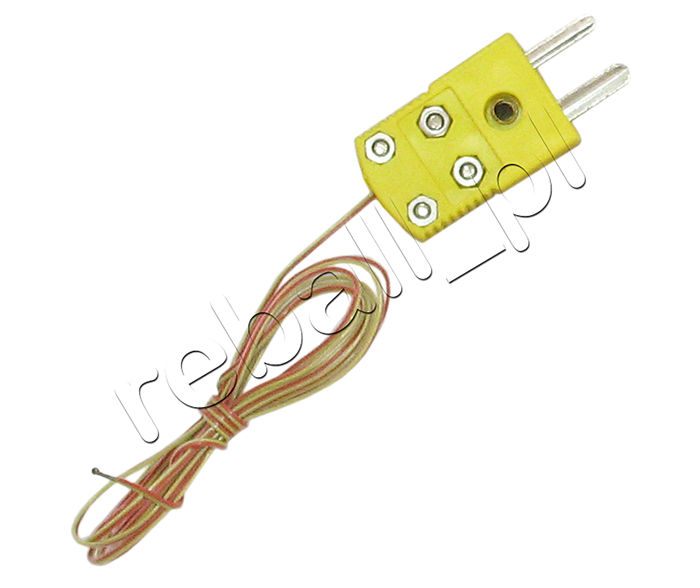

- termopara
- przewód do komunikacji z PC (USB)
- płyta z oprogramowaniem do sterowania stacją z PC
- instrukcja angielska, szczegółowe instrukcje do programatorów ALTEC PC410, REX C-100
- instrukcja polska + instrukcja programowania 14 profili (proces ołowiowy, bezołowiowy, XBOX, PS3, reflow, "stawianie" świeżych kulek BGA) dla grzałek HR i IR
- przygotowane na CD profile grzania gotowe do załadowania do stacji z wykorzystaniem dołączonego oprogramowania.


Możliwość zaprogramowania w stacji przed wysyłką wskazanych przez kupującego profili (które później można dowolnie zmodyfikować)
