HR6000 2,8kW

Dodatkowe pole:Zastosowanie: Mniejsze laminaty PCB/PBA np. moduły i sterowniki, laptopy, konsole

  • HR6000 2800W

    HR6000 2800W

  • HR6000 2800W

    HR6000 2800W

  • HR6000 2800W

    HR6000 2800W

  • HR6000 2800W

    HR6000 2800W

  • HR6000 2800W

    HR6000 2800W

  • HR6000 2800W

    HR6000 2800W

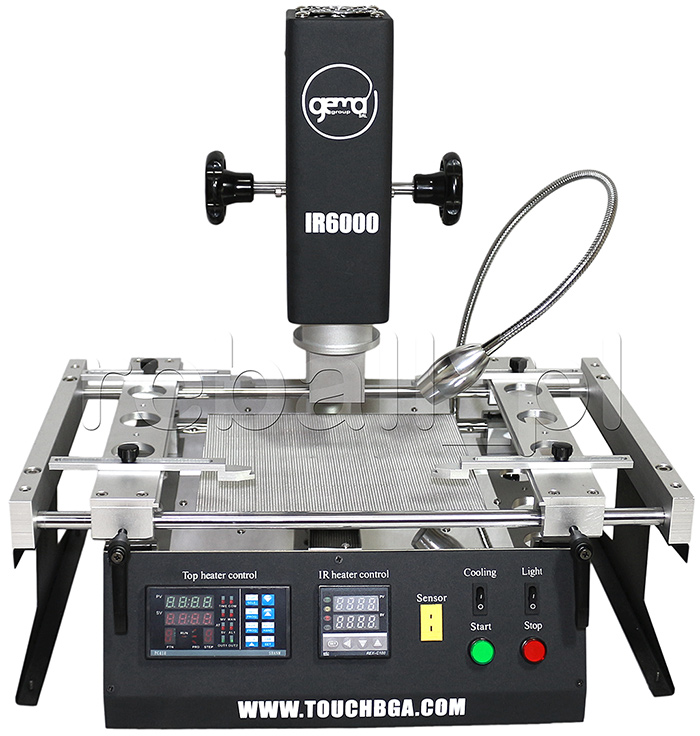

Stacja lutownicza HR6000 to porządna stacja do demontażu i montażu układów BGA, SMD, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA zamontowanych z użyciem technologii ołowiowej i bezołowiowej.
Idealna do serwisowania laptopów, komputerów jak również konsol.
Stacja służy do serwisowania płyt głównych komputerów, notebooków, konsol, telefonów komórkowych, nawigacji i modułów samochodowych oraz wielu innych urządzeniach dzięki czemu na ona ugruntowaną pozycję we wszelkich serwisach elektronicznych lub GSM.
Jest to idealna stacja jako pierwsza maszyna w serwisie. Nie rzadko pracuje również w serwisach w duecie z innymi stacjami doskonale zapewniając ciągłość prac i pokrywając funkcjonalnością szerokie spektrum urządzeń trafiających do naprawy.
Model HR6000 dysponuje górną grzałką hotair o mocy 1000W oraz dolnym podgrzewaczem IR o łącznej mocy 1800W. W sumie do dyspozycji jest 2800W mocy grzewczej IR+HR.

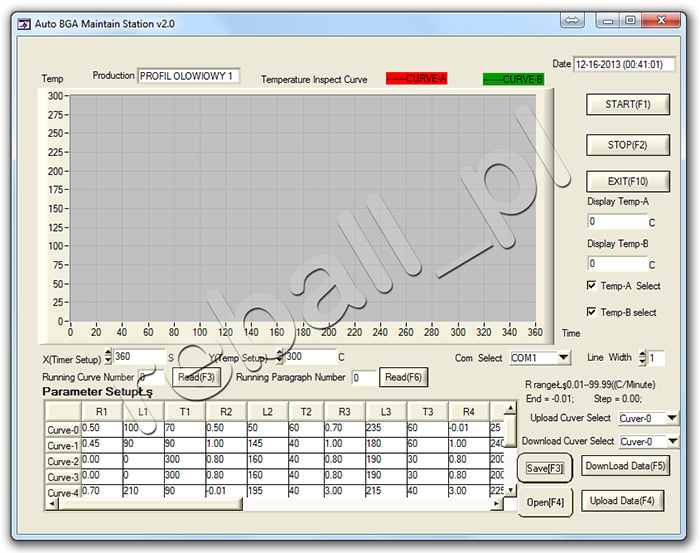

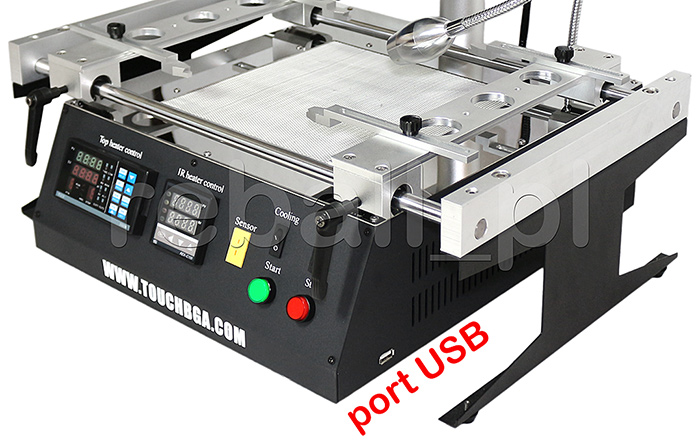

Dodatkowo najnowszy model stacji na rok 2014 został wyposażony w port USB stąd też nie ma konieczności używania przejściówek RS232-USB. Obsługa z poziomu PC umożliwia precyzyjną kontrolę profili grzania za pomocą wizualizacji graficznej na wykresie temperatury zadanej i osiągniętej. Z poziomu oprogramowania można również włączyć i wyłączyć stację jak i załadować lub odczytać z pamięci programatora dany przetestowany profil. Odpowiednie oprogramowanie jest w zestawie na CD.
HR6000 umożliwia niezależne podgrzewanie lutowanego elementu z góry (hotair) oraz z dołu (ciemna podczerwień) z możliwością wcześniejszego zaprogramowania temperatur.
Temperatury dolnej grzałki i hotair odczytywane są na wyświetlaczach w czasie rzeczywistym.
Górna element grzejny może mieć zaprogramowanych do 10 profli po 8 kroków na każdy z nich.
Każdy z kroków (bloków ustawień) składa się z następujących parametrów:
r - szybkość przyrostu temperatury w czasie,
L - zadanej temperatury,
d - czasu utrzymania temperatury w danym kroku.
Dolny podrzewacz może mieć zaprogramowaną wcześniej temperaturę którą utrzymuje automatycznie po jej osiągnięciu.

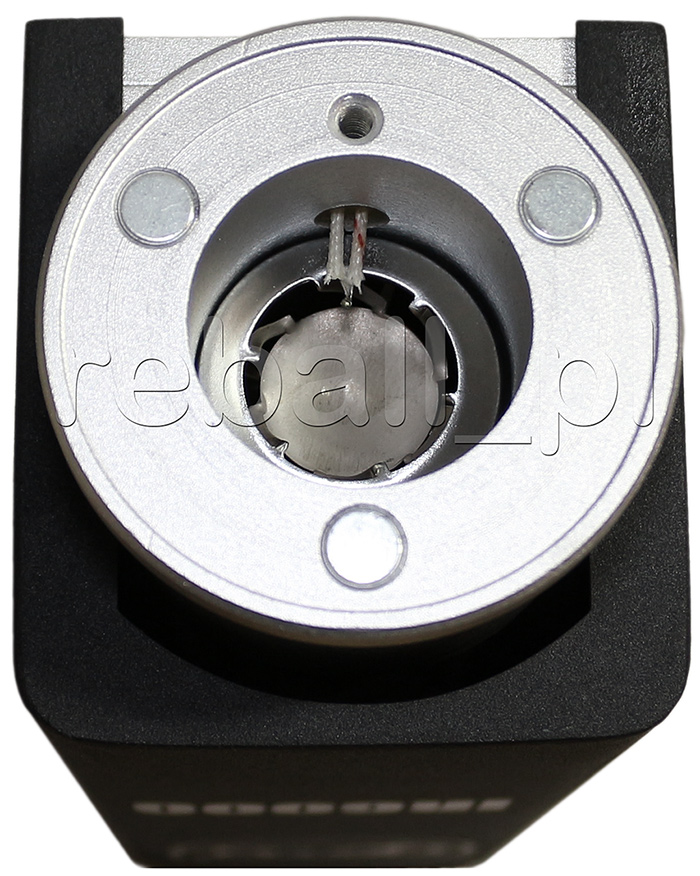

Realnie osiągnięte temperatury podawane są dzięki czujnikom na podrzewaczu (dół) i dodatkowej dokładnej i szybkiej termoparze (w grzałce hotair).
Podsumowując dolna grzałka i hotair sterowane są niezależnie a koniec procesu lutowania/rozlutowania sygnalizowane jest odpowiednim sygnałem dźwiękowym.
Górny element grzejny posiada możliwość regulacji w pionie i poziomie. Montaż płyt odbywa się za pomocą szyn montażowych (w zestawie).
Dodatkowo stacja wyposażona jest w regulowane podświetlene LED wystarczającej mocy aby doświetlić obszar pracy.
Główny uchwyt płyt PCB wyposażony został w żłobienie typu V co zapewnia szybki i stabilny montaż płyt oraz duży zakres regulacji.

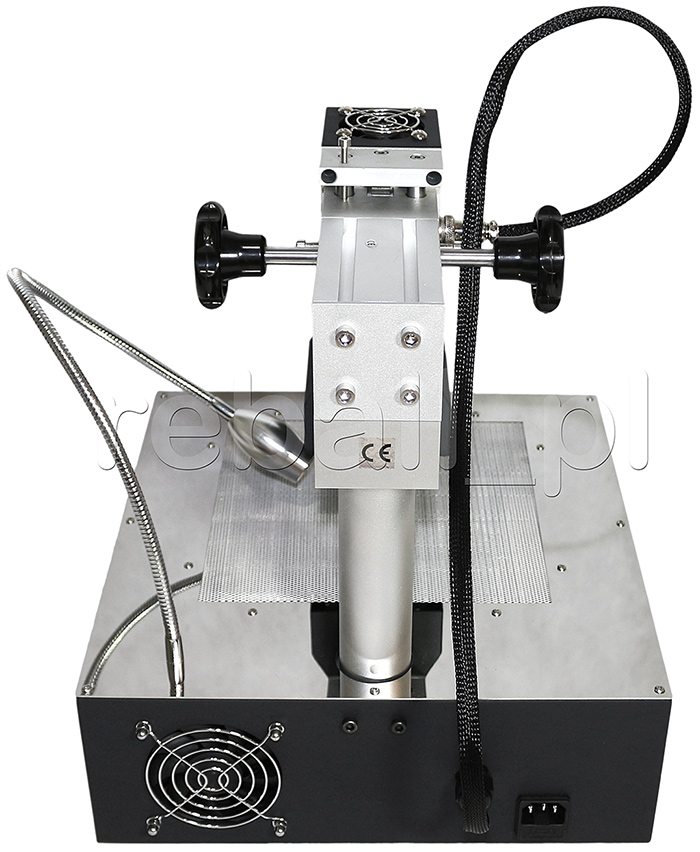

Ochronę elementów wewnątrz stacji przed ciepłem dolnego podgrzewacza zapewnia gruba blacha grubości 2mm a wentylację całej elektroniki otwory wentylacyjne po obu bokach oraz wydajny wentylator który działa non stop po włączeniu zasilania. Zmierzona temperatura przy programatorach w momencie kiedy dolna grzałka osiągnęła 200C to 20C !!!

Dane techniczne:
Stan: nowa
Moc grzewcza całkowita: 2800W
Grzałka górna: 1000W
Grzałka dolna: 1800W (3x600W)
Max. wymiar układu: 70x70mm
Max. wymiar PCB: 400x305mm
Wymiar promiennika górnego: 80x80mm
Wymiar dolnego obszaru grzewczego: 205x210mm
Kontrola górnej grzałki: sterownik PLC, dokładność 0.5% z alarmem (możliwość zaprogramowania 10 profili grzania)
Kontrola dolnej grzałki: precyzyjny sterownik, dokładność 0,5% bez alarmu
Wentylowany podgrzewacz górny: włącznik
Wentylowany podgrzewacz dolny: włączony na stałe po uruchomieniu urządzenia
Komunikacja z PC: kabel RS232 + przejściówka RS232-USB GRATIS
Wymiary urządzenia (szer/głęb./wys.): 450x340x430mm
Zasilanie: 220V/230V 50/60Hz
Waga netto: 12kg
Gwarancja producenta: 24 miesięce

W skład zestawu wchodzą:
- stacja HR6000
- statyw do trzymania płyt PCB + 4ry uchwyty do niestandardowych płyt

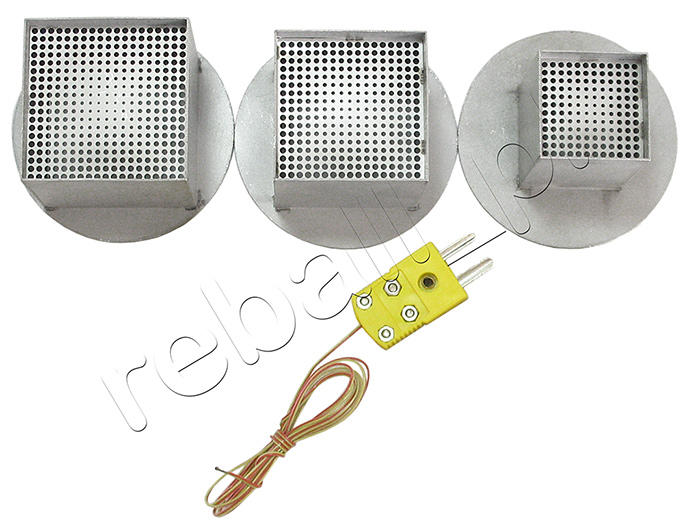

- termopara
- trzy dysze hotair: 27x27, 37x37, 46x46mm (inne wielkości dysz dostępne)
- płyta z oprogramowaniem do sterowania stacją z PC
- instrukcja angielska, szczegółowe instrukcje do programatorów ALTEC PC410, REX C-100
- instrukcja polska + instrukcja programowania 14 profili (proces ołowiowy, bezołowiowy, XBOX, PS3, reflow, "stawianie" świeżych kulek BGA).


Możliwość zaprogramowania w stacji przed wysyłką wskazanych przez kupującego profili (które później można dowolnie zmodyfikować)
