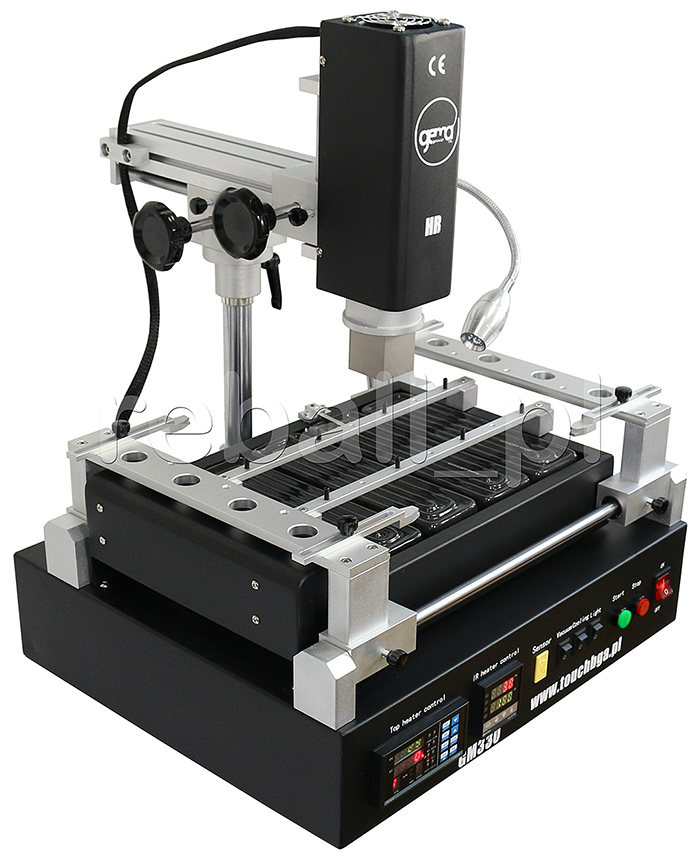

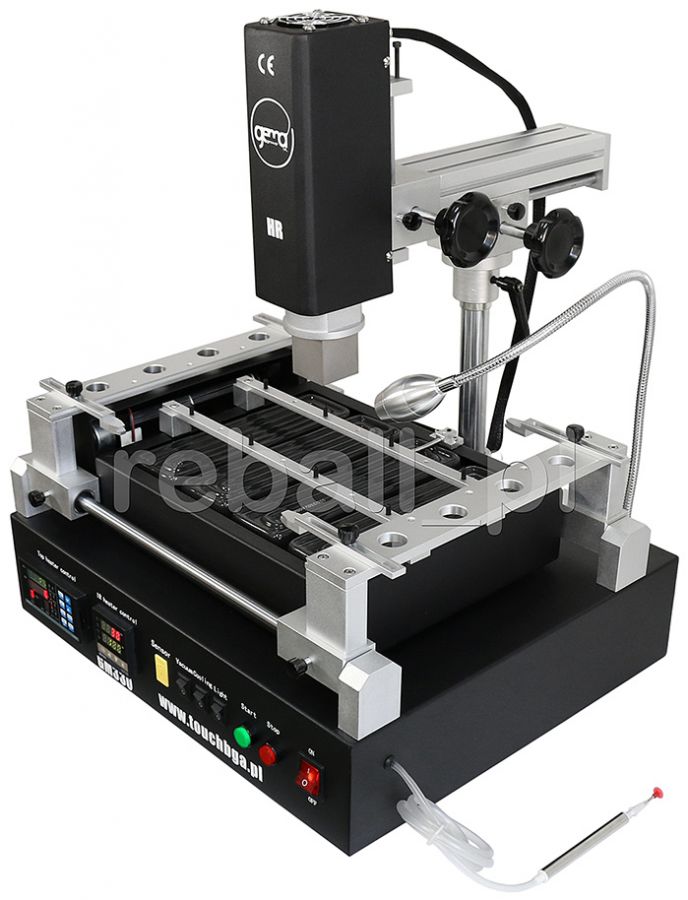

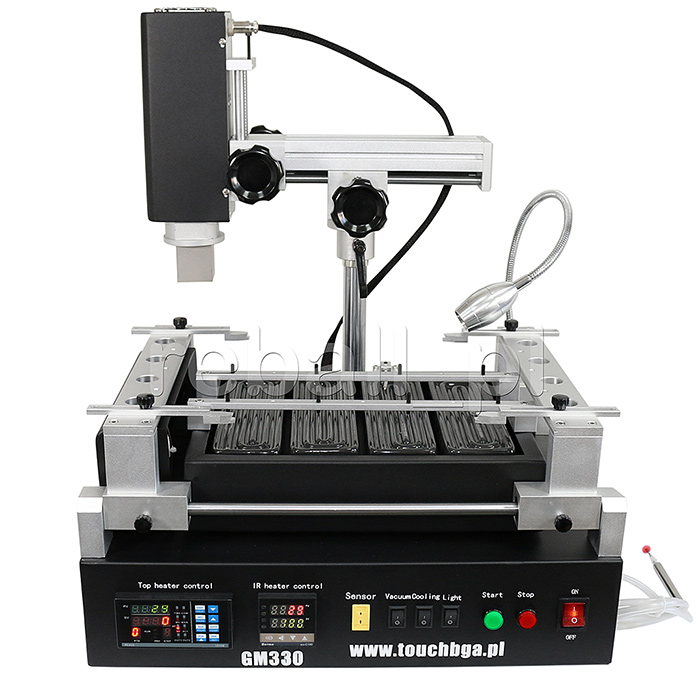

Stacja lutownicza TOUCHBGA GM330 to profesjonalna stacja do demontażu i montażu układów BGA, SMD, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA zamontowanych z użyciem technologii ołowiowej i bezołowiowej.
Stacja służy do serwisowania płyt głównych komputerów, notebooków, konsol, telefonów komórkowych, nawigacji, modułów i sterowników samochodowych oraz wielu innych urządzeniach elektroniki użytkowej wymagających dużej mocy grzewczej. Ze względu na wysoki punkt montażu laminatów stacja GM330 idealnie nadaje się do serwisowania sterowników silnika, ABS, bluetooth i innych modułów elektroniki samochodowej posiadających wysokie złącza połączeniowe. W klasycznych stacjach BGA tego typu złącza będą opierać się o dolne grzałki IR.

Cechy urządzenia:
-dzięki zastosowanej automatyce, sterownikom temperatury PID oraz termoparom stacja gwarantuje precyzyjną kontrolę temperatury i powtarzalność procesów lutowniczych.

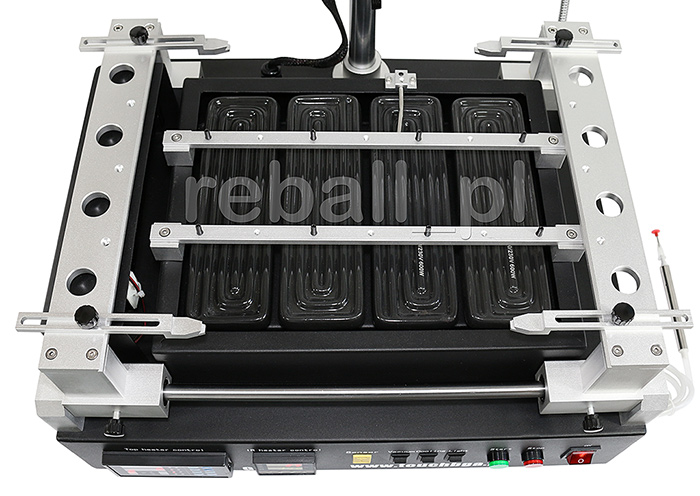

-duży, mocny dolny podgrzewacz o mocy 2400W (4x600W) pozwala na stabilne podgrzanie nawet największych układów konsolowych
-moc górnej grzałki hotair 1000W gwarantuje precyzję, dokładność i powtarzalność procesu lutowania
-w komplecie 3 dysze hotair
-duży stabilny uchwyt do PCB
-w standardzie 4 uchwyty do niestandardowych laminatów + dwie poprzeczne środkowe podpórki z imbusami
-poprzeczne chłodzenie  PCB włączające się automatycznie po procesie lutowania
-wbudowany port COM do komunikacji z PC
-podświetlenie LED
-elektryczny ssak podciśnieniowy.

Stacja lutownicza BGA GM330 umożliwia niezależne podgrzewanie lutowanego elementu z góry oraz z dołu z możliwością wcześniejszego zaprogramowania obu temperatur. Możemy np. "stawiać" kulki BGA na układzie przy włączonej tylko górnej grzałce lub wstępnie podgrzewać układ do 100C przy wyłączonej górnej grzałce. To zapewniają nam zastosowane sterowniki PID.
Temperatury dolnej i górnej grzałki odczytywane są na wyświetlaczach w czasie rzeczywistym.

Górny element grzejny może mieć zaprogramowanych do 10 profli po 8 kroków na każdy z nich.
Każdy z kroków (bloków ustawień) składa się z następujących parametrów:
r - szybkość przyrostu temperatury w czasie,
L - zadanej temperatury,
d - czasu utrzymania temperatury w danym kroku.
Dolny podgrzewacz może mieć zaprogramowaną wcześniej temperaturę którą utrzymuje automatycznie po jej osiągnięciu.
Realnie osiągnięte temperatury podawane są dzięki czujnikom na podgrzewaczu (dół) i dodatkowej dokładnej i termoparze (góra) wbudowanej w grzałkę hotair.
Podsumowując grzałki dolna (IR-podczerwień) i górna (hotair/IR) sterowane są niezależnie a koniec procesu lutowania/rozlutowania sygnalizowane jest odpowiednim sygnałem dźwiękowym.

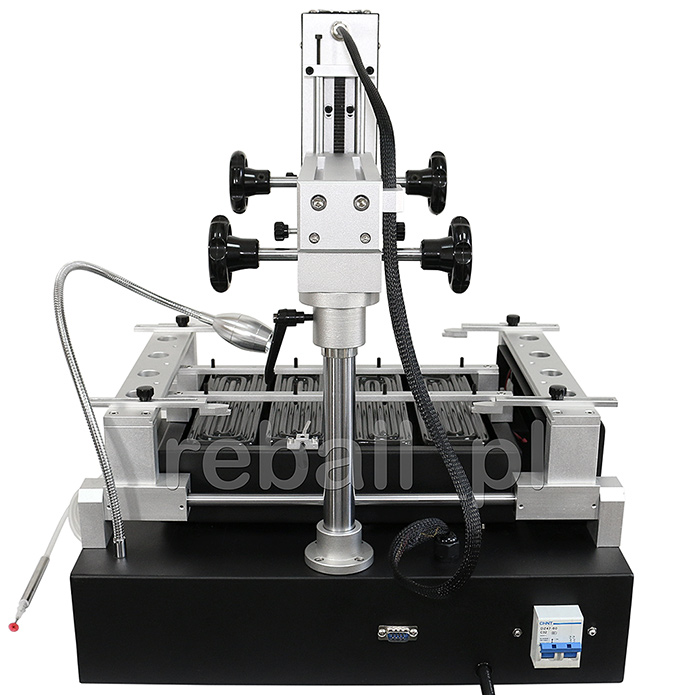

Górny element grzejny posiada możliwość regulacji we wszystkich płaszczyznach: pion, poziom, przód/tył.
Montaż płyt PCB odbywa się za pomocą szyn montażowych ze żłobieniem typu "V" które zapewnia szybki i stabilny montaż płyt oraz duży zakres regulacji.
Wymienne magnetyczne dysze hotair montuje się natychmiastowo. Mają możliwość ustawienia  pod każdym kątem! W dyszach znajdują się otwory którymi odprowadzany jest nadmiar powietrza dzięki czemu zmniejszona jest do minimum możliwość zdmuchnięcia elementów znajdujących się w pobliżu lutowanego układu.

Dodatkowa możliwość obsługi z poziomu PC umożliwia precyzyjną kontrolę profili grzania za pomocą wizualizacji graficznej na wykresie temperatury zadanej i osiągniętej. Z poziomu oprogramowania można również włączyć i wyłączyć stację jak i załadować lub odczytać z pamięci programatora dany przetestowany profil. Odpowiednie oprogramowanie jest w zestawie na CD.

Dodatkowo stacja wyposażona jest w regulowane podświetlenie LED o wystarczającej mocy aby doświetlić obszar pracy i układ BGA.
W komplecie otrzymują Państwo 3 dysze GRATIS !!!
Podczas zakupu stacji istnieje możliwość wyboru innego rozmiaru dyszy hotair.

Model GM330 to prostszy odpowiednik stacji IR-PRO-SC która również jest w naszej ofercie.

Dane techniczne:
Stan: nowa
Moc grzewcza całkowita grzałek strefy górnej i dolnej: 3850W
Grzałka górna HOTAIR: 1000W
Grzałka górna IR: 450W 8x8cm
Grzałka dolna IR: 2400W (4x600W)
Min. wymiar PCB: 1x300mm
Max. wymiar PCB: 320x300mm
Rozmiar dyszy HOTAIR: standardowo 27x27mm, 37x37mm, 47x47mm lub inne  do wyboru
Wymiar grzałki dolnej: 4szt 60x200mm
Wymiar dolnego obszaru grzewczego: 300x245mm
Kontrola górnej grzałki: sterownik PLC, dokładność 0.5% z alarmem (możliwość zaprogramowania 10 profili grzania)
Kontrola dolnej grzałki: precyzyjny sterownik, dokładność 0,5% bez alarmu
Wentylowany podgrzewacz górny: automatycznie
Wentylowany podgrzewacz dolny-poprzeczny: włącznik
Komunikacja z PC: COM - kabel RS232 w zestawie
Wymiary urządzenia (szer/głęb./wys.): 445×440×550mm
Zasilanie: 220V/230V 50/60Hz
Waga netto: 19kg
Gwarancja producenta: 24 miesiące

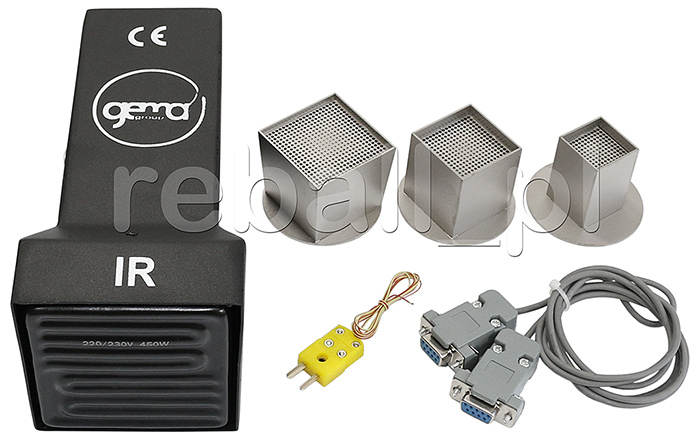

W skład zestawu wchodzą:
1. Stacja TOUCHBGA GM330
2. Dwie poprzeczne podpórki PCB z imbusami + cztery uchwyty do niestandardowych płyt
3. Górna grzałka HOTAIR oraz IR
4. Wybrane dysze HOTAIR - 3szt (standardowo 27x27mm, 37x37mm, 47x47mm lub inne  do wyboru)
5. Dodatkowa frontowa termopara
6. Przewód do komunikacji z PC (RS232)
7. Płyta z oprogramowaniem do sterowania stacją z PC
8. Instrukcja angielska, szczegółowe instrukcje do programatorów ALTEC PC410, REX C-100
9. Instrukcja polska i angielska + instrukcja programowania profili oraz przykładowe profile (proces ołowiowy, bezołowiowy, XBOX/PS3, reflow, "stawianie" świeżych kulek BGA)
10. Przygotowane na CD profile grzania gotowe do załadowania do stacji z wykorzystaniem dołączonego oprogramowania.



Możliwość zaprogramowania w stacji przed wysyłką wskazanych przez kupującego profili (które później można dowolnie zmodyfikować)
