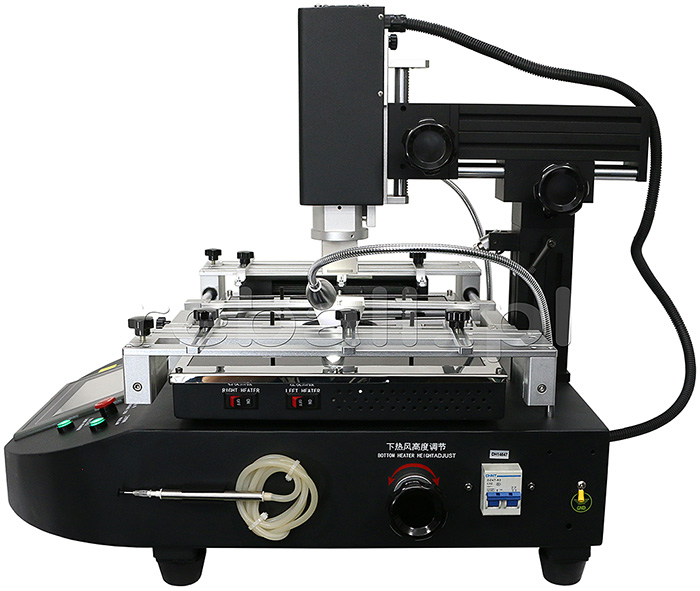

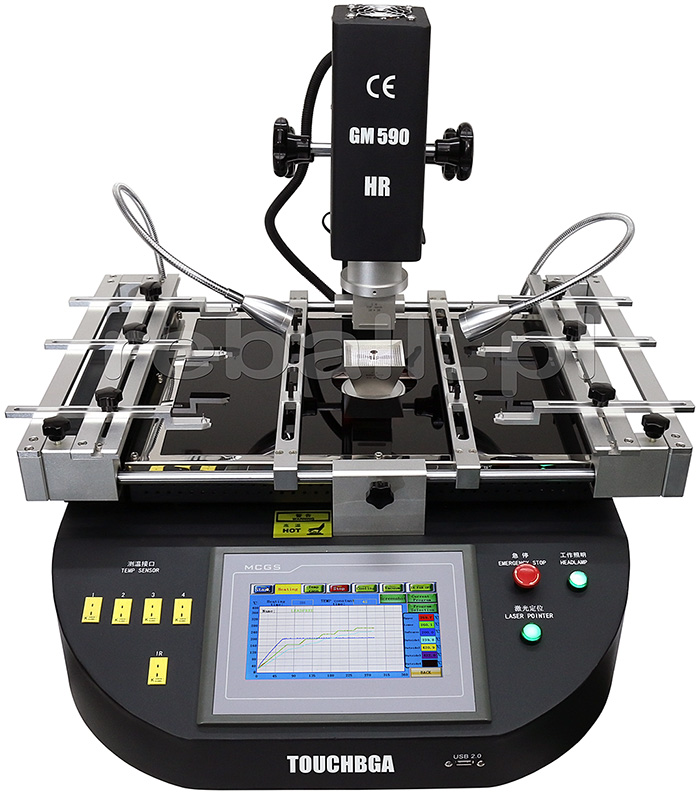

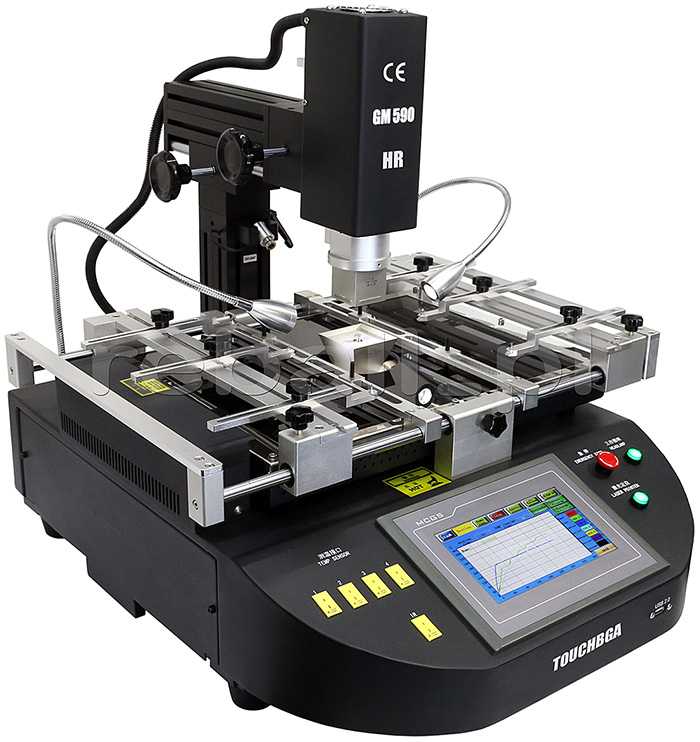

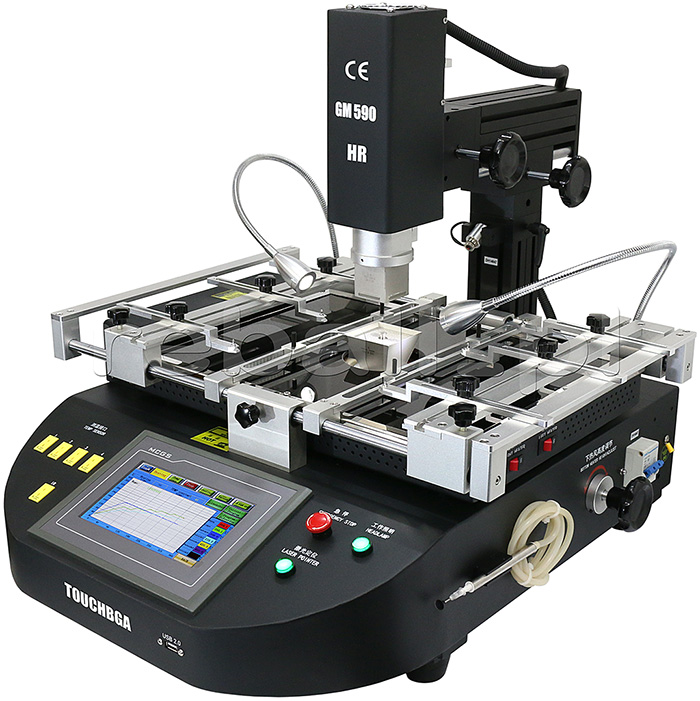

Zaawansowany system naprawy układów BGA TOUCHBGA GM590 to profesjonalne i nowoczesne rozwiązanie do demontażu i montażu układów BGA, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA dla serwisów elektroniki użytkowej, medycznej, telekomunikacyjnej, wojskowej, samochodowej.
Urządzenie zaprojektowano do naprawy płyt głównych komputerów, kart graficznych, notebooków, konsol, telefonów komórkowych, modułów i sterowników samochodowych wykonanych w technologii lutu ołowiowego jak i bezołowiowego. Szczególnie polecane do pracy z dużymi płytami PCB.
Duża moc i wydajny system chłodzenia zapewnia efektywną pracę i skrócenie czasu oddziaływania wysokiej temperatury na płytę do minimum.

 Cechami wyróżniającymi stację GM590 są:
-precyzyjne, wydajne i ultra szybkie kwarcowe promienniki podczerwieni,
-pięć wejść na zewnętrzny czujnik w celu precyzyjnej kontroli temperatury wokół lutowanego układu,
-duża całkowita moc elementów grzejnych 6850W,
-duża powierzchnia przewidziana na PCB 390x385mm,
-duży obszar dolnego podgrzewacza kwarcowego IR 440x310mm,
-2 rodzaje górnych grzałek w standardzie: hotair, IR
-3 strefy grzewcze góra IR+HR / dół HR / dół IR,
-możliwość wyłączenia lewej i prawej sekcji dolnego podgrzewacza kwarcowego,
-regulacja góra/dół dolnego podgrzewacza hotair,
-dotykowy panel kontrolny 7" z kontrolą mikroprocesorową,
-wskaźnik laserowy ułatwiający pozycjonowanie układu BGA,
-wzmocniony, stabilny uchwyt górnej grzałki,
-poprzeczny wentylator automatycznie chłodzący płytę PCB po procesie lutowniczym,
-magnetyczne szybko wymienialne dysze hotair,
-dodatkowe dwa regulowane wsporniki poprzeczne płyt PCB,
-zewnętrzny port USB 2.0 do programowania sterownika stacji i eksportu danych,
-wentylowane wnętrze i podzespoły stacji.

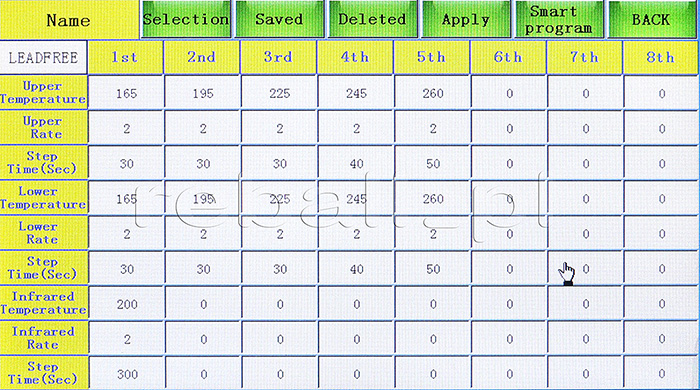

Stacja umożliwia zaprogramowanie 50000 profili grzania, śledzenie ich na bieżąco jak i zmianę już ustawionych parametrów w dowolnej chwili (również w czasie grzania). W celu lepszego zapewnienia efektu końcowego każdy z profili można zaprogramować w 8 blokach temperaturowych. Po skończonym procesie grzania na wyświetlaczu można przeanalizować pełen jego przebiegu i wyeksportować zrzut ekranowy.

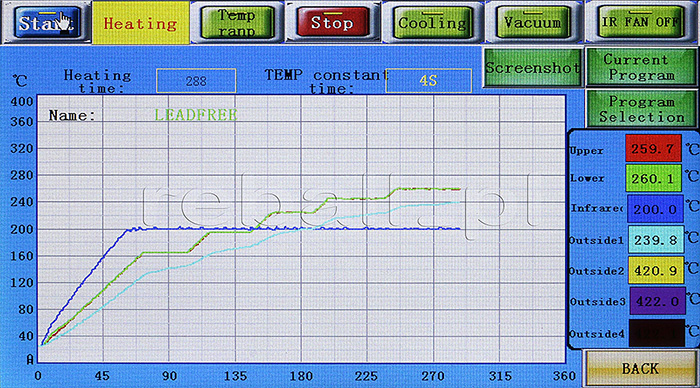

Wszystkie parametry tj: zadana temperatura, czas grzania, szybkość przyrostu temperatury w czasie, czas chłodzenia, czas pracy chwytaka podciśnieniowego można ustawić niezależnie korzystając z dotykowego panelu sterującego MCGS LCD Human–Machine Interaction (HMI) HD o przekątnej 7". Wyświetlacz pokazuje wszystkie parametry pracy stacji w czasie rzeczywistym łącznie z graficzną wizualizacją stanu procesu grzania oraz zadanych jak i osiąganych temperatur na wykresach.
Na ekranie podawane w postaci numerycznej jak i na wykresie następujące temperatury:
- temperatura docelowa w danym kroku (target),
- temperatura grzałki górnej HR,
- temperatura grzałki dolnej HR,
- temperatura dolnego podgrzewacza IR,
- realna temperatura z każdego z pięciu zewnętrznych czujników temperatury.
Oprogramowanie stacji wyposażone jest w przycisk podtrzymania temperatury profilu CONST TEMP. Po jego naciśnięciu stacja utrzymuje  wszystkie temperatury osiągnięte przez nią w danej chwili do czasu ponownego naciśnięcia przycisku.
Stacja posiada również awaryjny przycisk STOP który przerwie proces grzewczy na życzenie użytkownika.
W celu zapewnienia najlepszego efektu lutowania w stacji zastosowano 3 niezależne strefy/powierzchnie grzewcze (górną, dolną i podgrzewacz PCB) których temperaturę można kontrolować i sterować osobno. Pierwsza (górna) i druga (dolna) to nadmuch gorącego powietrza (górny hotair można zamienić na grzałkę IR która znajduje się w zestawie). Trzecia dolna strefa składa się z bardzo wydajnych i ultra szybkich promienników podczerwieni.

Wydajne kwarcowe promienniki cechuje:
-emitują fale podczerwone
-kwarcowa wzmocniona obudowa
-małe wymiary a przy tym duża wydajność i precyzja w bezpośrednim nagrzewaniu
-nagrzewają bezpośrednio powierzchnię na którą padają (a nie powietrze)
-ich działanie jest odczuwalne natychmiast po włączeniu
-dwukrotnie szybsze w stosunku do ceramicznych promienników podczerwieni nagrzewanie powierzchni PCB/PBA (max. temperatury dla tych promienników to 2600°C)

Każdą ze stref grzewczych można kontrolować poprzez wiele grup i sekcji parametrów temperatury. Górny element grzejny niezależnie czy jest to hotair czy IR może być regulowany w każdej płaszczyźnie. Dolny hotair posiada regulację w pionie co ma kluczowe znaczenie np. przy dużych układach konsolowych. Trzecia powierzchnia (podgrzewacz) podgrzewa płytę na dużej powierzchni redukując naprężenia i obniżając temperaturę potrzebną do prawidłowego przylutowania elementu.
Dodatkowo sekcje grzewcze dolnego podgrzewacza IR można wyłączać blokowo dwoma wyłącznikami np w sytuacji podgrzewania/wygrzewania mniejszej płyty PCB.
W celu określenia dokładnych temperatur w stacji wykorzystano precyzyjne termopary typu K o dokładności +/- 3C pracujące w zamkniętej pętli.
Po zakończeniu każdego procesu rozlutowywania/lutowania generowany jest alarm.
W przypadku pojawienia się zbyt wysokich niekontrolowanych temperatur lub możliwości przegrzania podzespołów wbudowany systemu ochrony przed nadmiernie wysoką temperaturą zatrzyma cały proces i wyłączy obwód elektryczny.
Po lewej stronie stacji znajduje się bardzo wydajny poprzeczny wentylator automatycznie chłodzący płyty PCB po rozlutowywaniu i lutowaniu. Zapobiega to procesom deformacji płyty PCB i zabezpiecza efekt reballingu BGA.

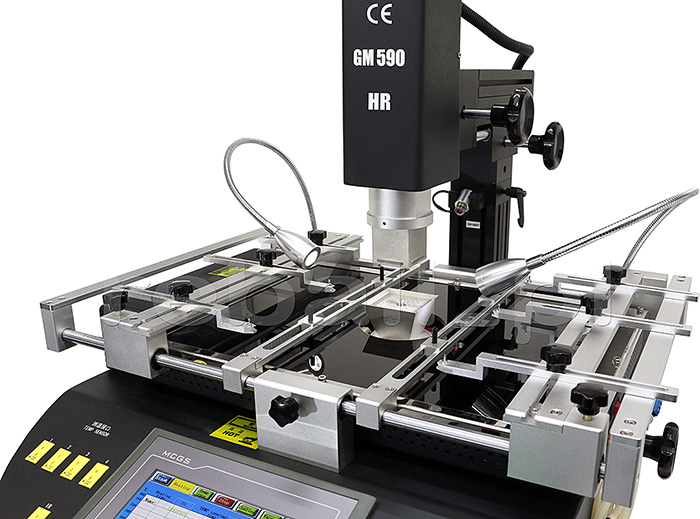

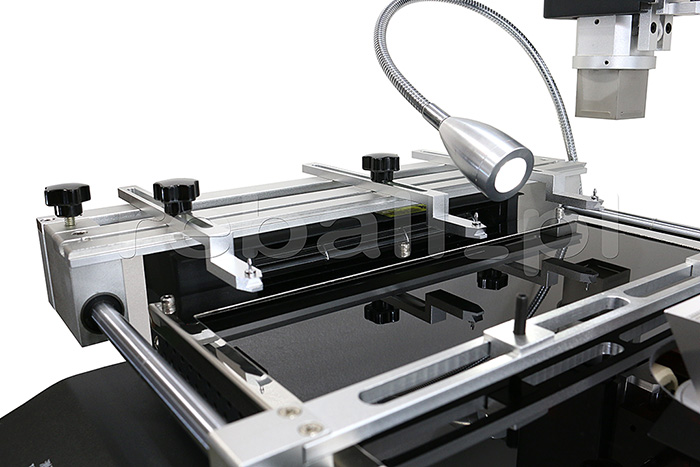

Główny uchwyt płyt PCB został wyposażony w żłobienie typu V co zapewnia szybki i stabilny montaż płyt oraz duży zakres regulacji.

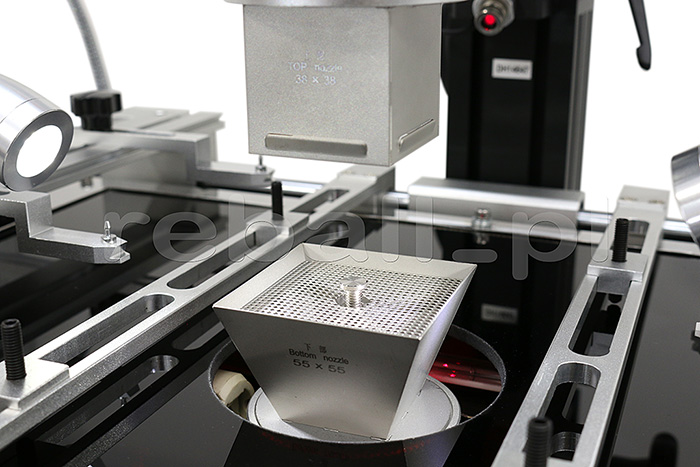

Do ukierunkowania gorącego powietrza i ochrony sąsiadujących elementów w stacji w części górnej i dolnej zaprojektowano magnetyczne dysze. Dysze montuje się bardzo prosto jedną ręką. Można je ustawić i obracać pod dowolnym kątem. Pełen wybór dysz hotair znjaduje się na na naszych  pozostałych aukcjach.
Stacja wyposażona jest również w elektroniczny chwytak podciśnieniowy sterowany również z poziomu dotykowego ekranu LCD. Posiada również wyłącznik awaryjny.
Stacja posiada certyfikat i oznaczenie CE.

Dane techniczne:
Stan: nowa
Moc całkowita:  6900W
Moc górnego elementu grzejnego:
-hotair: 800W (wyposażenie standardowe)

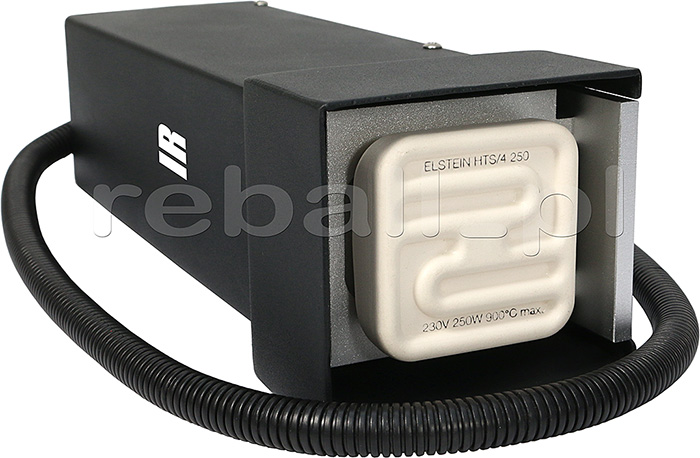

-promiennik podczerwieci IR: 250W (ELSTEIN HTS/4 6x6cm)
Moc dolnego elementu grzejnego hotair: 1200W
Moc dolnego podgrzewacza kwarcowego: 4600W (4x1000W + 2x300W)
Napięcie zasilania: AC 220V/230V 50/60Hz (przewód zasilający 3x2,5mm2)
Czujnik temperatury: czujnik typu K (termopara) o dokładności +/- 3C
Pozycjonowanie (uchwyt PCB): żłobienie typu V
Min. rozmiar płyt PCB: 20x20mm
Max. rozmiar płyt PCB/PBA: 390x385mm
Rozmiar dolnego podgrzewacza IR: 440x310mm
Rozmiar układów BGA: od 2x2mm do 80x80mm
Wymiary stacji: 580(szer) x 620(wys) x 670mm(gł)
Sterowanie: kolorowy ekran dotykowy 7" HD HMI + sterownik PLC
Zabezpieczenie nadprądowe: bezpiecznik o charakterystyce C32.
Waga netto: 45kg
Gwarancja pisemna: 24 miesiące (również na elementy grzejne)

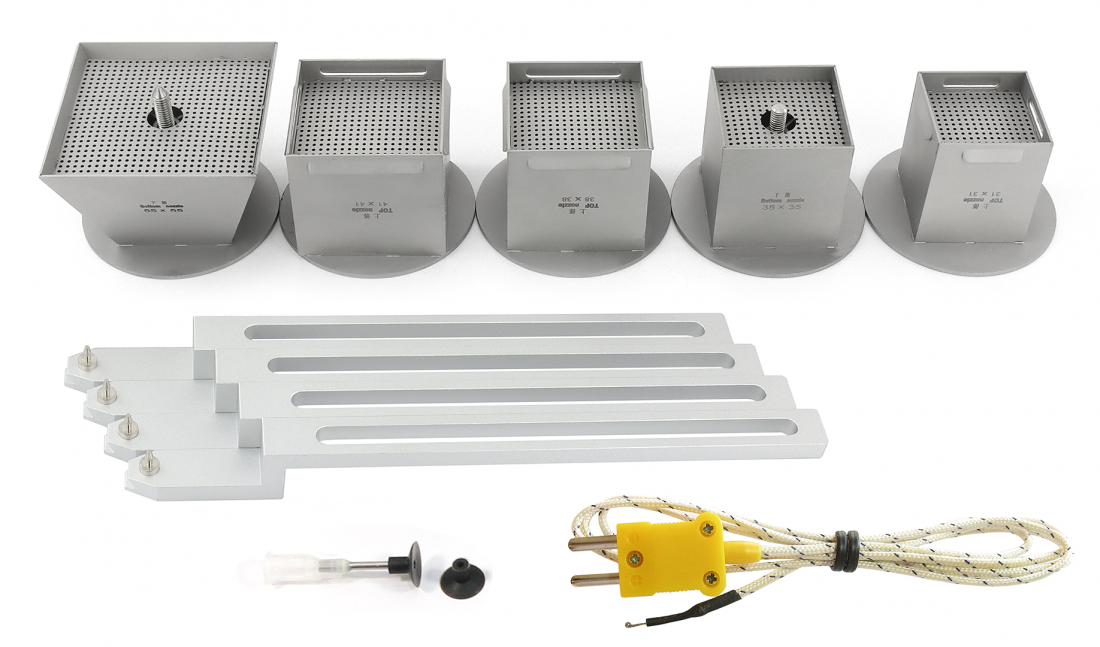

W skład zestawu wchodzą:
1. Stacja lutownicza TOUCHBGA GM590.
2. Wbudowany chwytak podciśnieniowy + dodatkowe 2 końcówki silikonowe.
3. Termopara typu K - 1szt.
4. Polska i angielska instrukcja obsługi na CD.
5. Dwa rodzaje górnych elementów grzejnych (gorące powietrze, ciemna podczerwień IR).
6. Cztery dysze górnego podgrzewacza gorącego powietrza (31x31, 35x35, 38x38, 41x41).
7. Główna dysza dolnego podgrzewacza gorącego powietrza (55x55mm).
8. Cztery uchwyty do niestandardowych płyt PCB + 6 śrub montażowych.
9. Dodatkowe 2 poprzeczne uchwyty do podtrzymywania większych płyt PCB.
10. Śruba do pionowej blokady górnego podgrzewacza.


Możliwość zaprogramowania w stacji przed wysyłką wskazanych przez kupującego profili (które później można dowolnie zmodyfikować)
