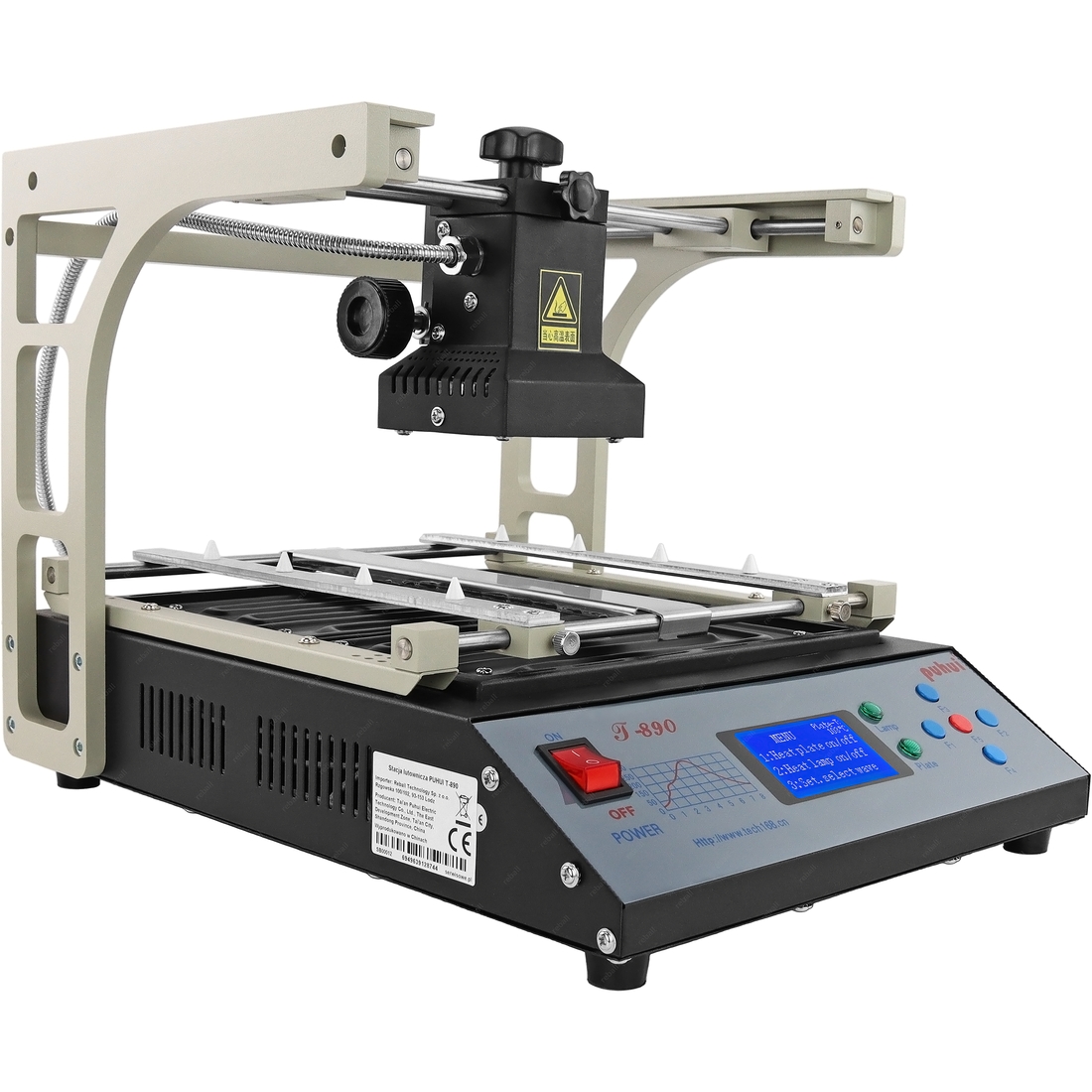

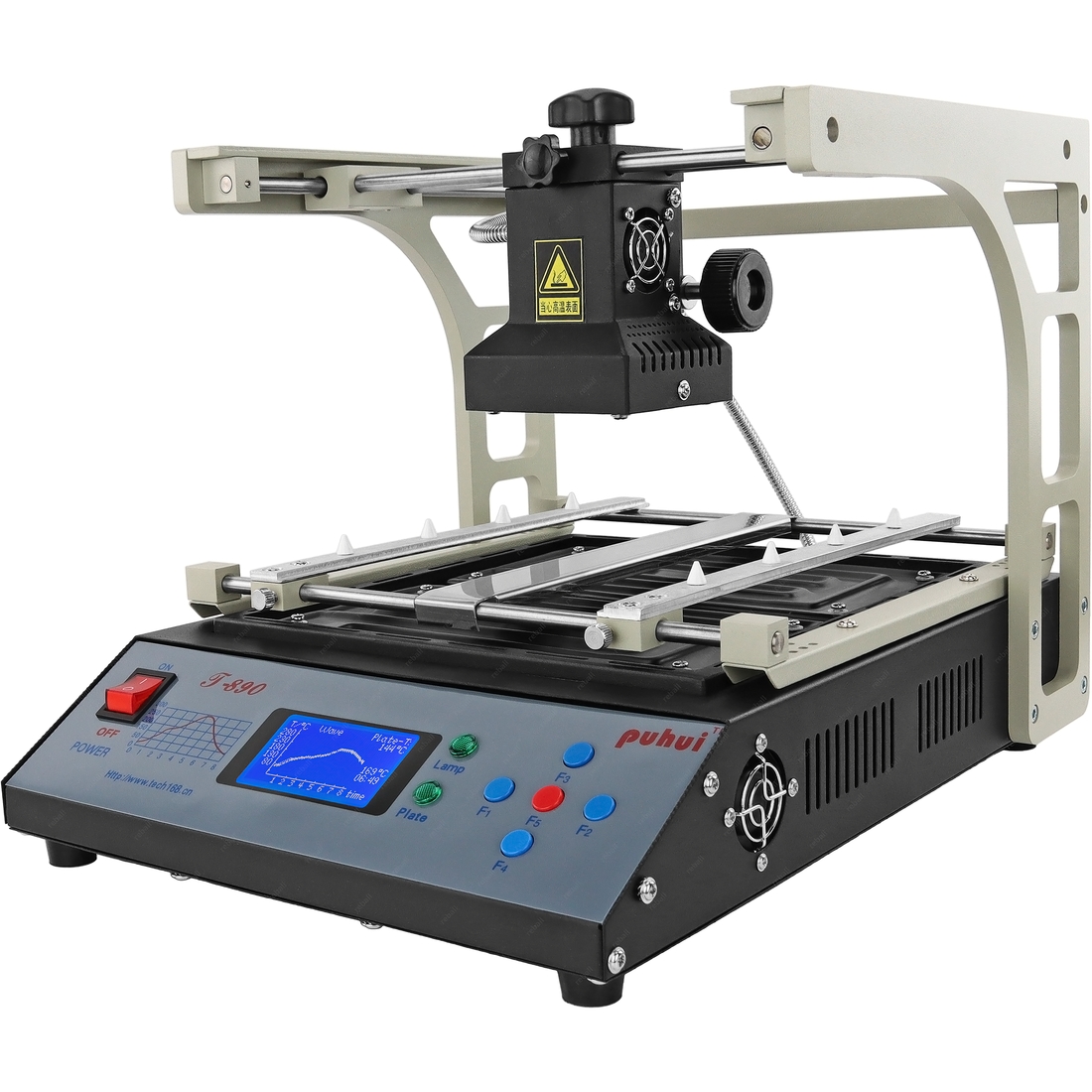

Stacja lutownicza PUHUI T890 o mocy 1500W to profesjonalna stacja do demontażu i montażu układów BGA, SMD, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA zamontowanych z użyciem technologii ołowiowej i bezołowiowej.

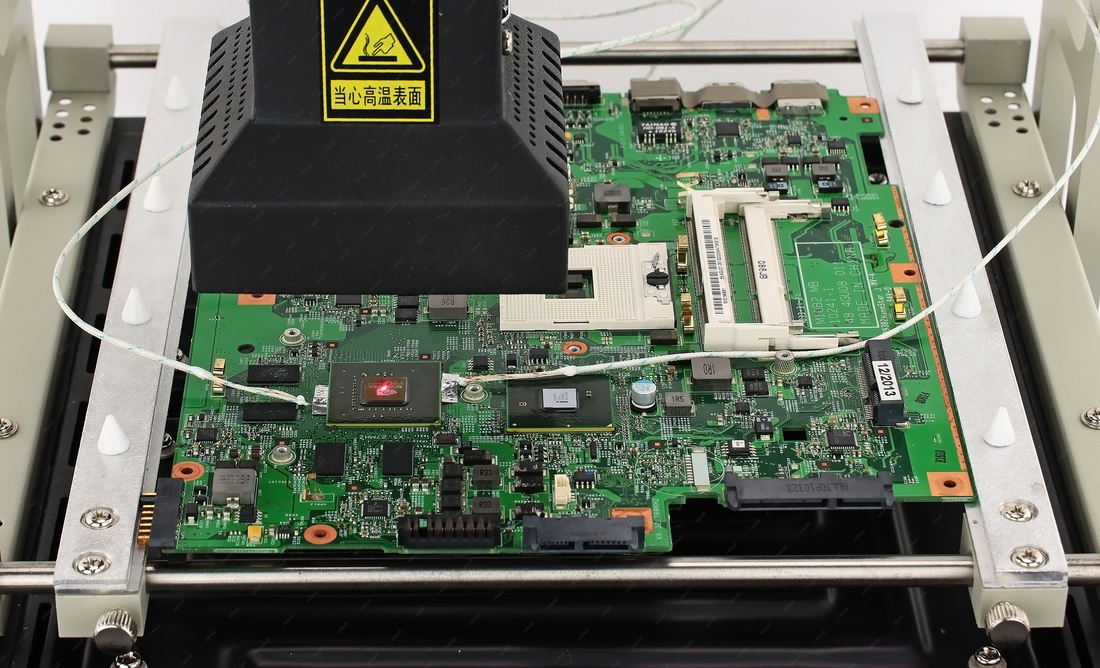

Stacja służy do serwisowania płyt głównych komputerów, notebooków, konsol, telefonów komórkowych, nawigacji, modułów i sterowników samochodowych oraz wielu innych urządzeniach dzięki czemu na ona ugruntowaną pozycję we wszelkich serwisach elektronicznych lub GSM.

Jest to idealna stacja jako pierwsza maszyna w serwisie. Nie rzadko pracuje również w duecie z innymi stacjami zapewniając ciągłość prac i pokrywając funkcjonalnością szerokie spektrum urządzeń trafiających do naprawy.



Produkt znanej i cenionej od lat marki PUHUI.


Charakterystyka:

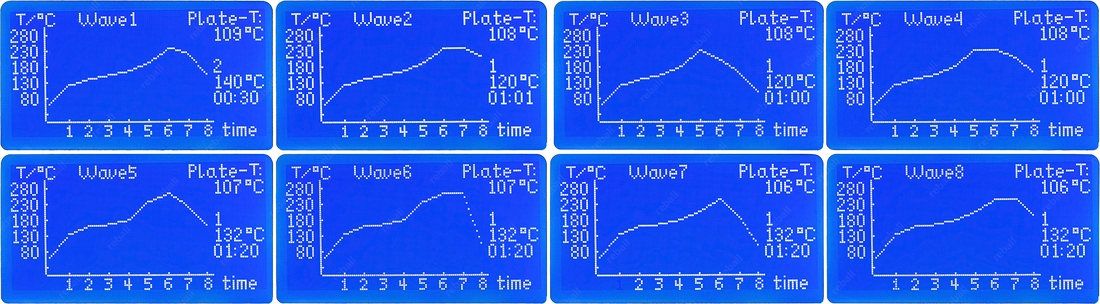

Bogate Funkcje Temperaturowe: Ten model posiada możliwość zaprogramowania do ośmiu profili grzewczych, co pozwala dostosować temperaturę do konkretnej potrzeby , laminatu czy układów.
Inteligentne Podgrzewanie: Dzięki inteligentnemu podgrzewaniu falą temperaturową, proces lutowania lub odciągania lutu staje się prostszy i bardziej efektywny.

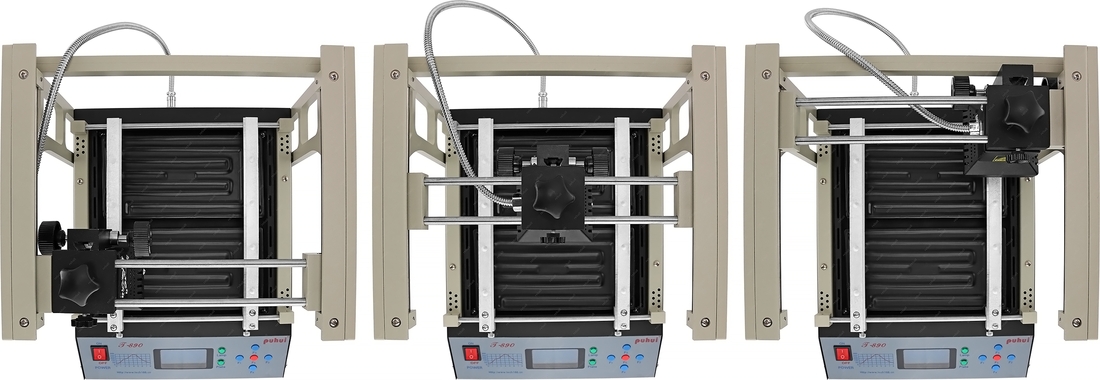

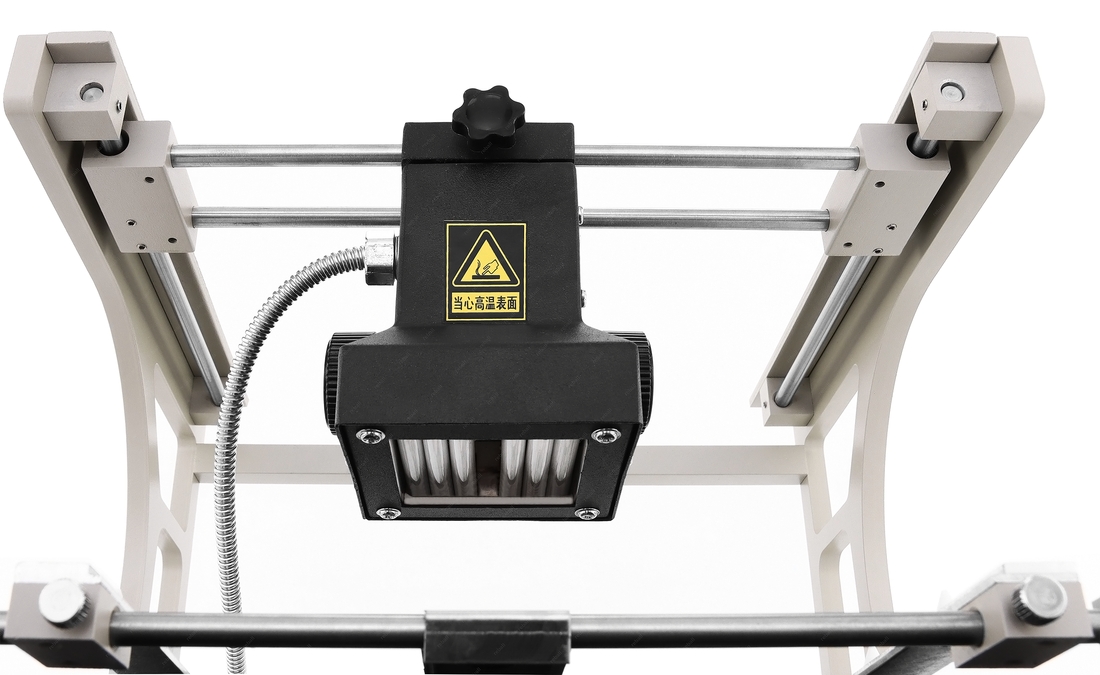

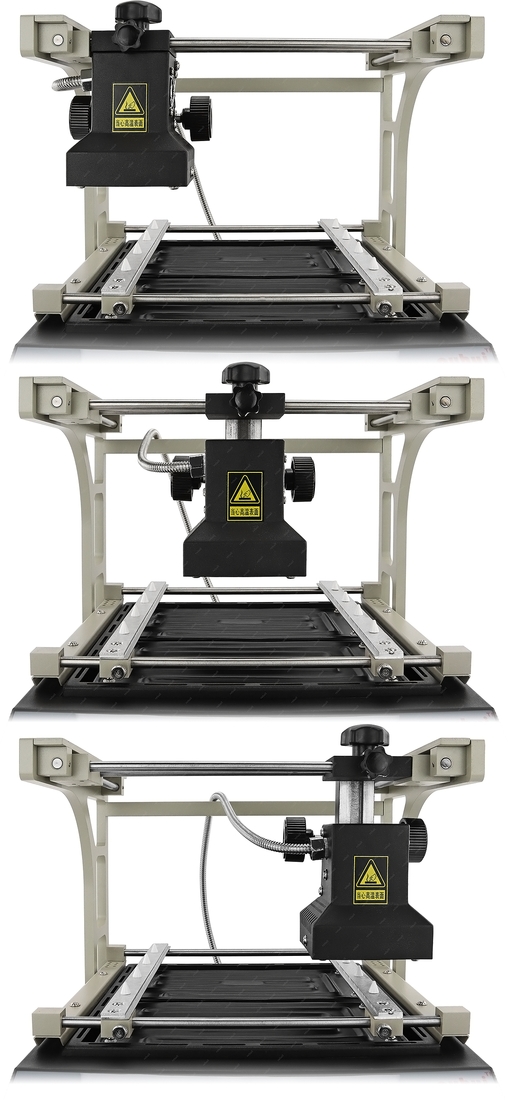

Regulowana Obudowa Lampy: Stacja wyposażona jest w lampę UV regulowaną w 3 kierunkach, która używa laserowego światła, co umożliwia łatwe odciąganie elementów pod dowolnym kątem.
Inteligentna Kontrola Temperatury PID: Dzięki inteligentnej kontroli temperatury PID unikniesz uszkodzeń układów scalonych spowodowanych nagłym lub ciągłym wzrostem temperatury.
Super Hot Melt System: Nasza stacja posiada innowacyjny system roztapiania spoiwa za pomocą technologii podczerwieni. Ciepło rozprowadza się równomiernie, co sprawia, że nadaje się do różnych zastosowań, w tym do komputerów, notebooków i układów BGA.

Stacja Puhui T890 umożliwia niezależne podgrzewanie lutowanego elementu z góry (ciemna podczerwień) oraz z dołu (również ciemna podczerwień) z możliwością wcześniejszego zaprogramowania temperatur.

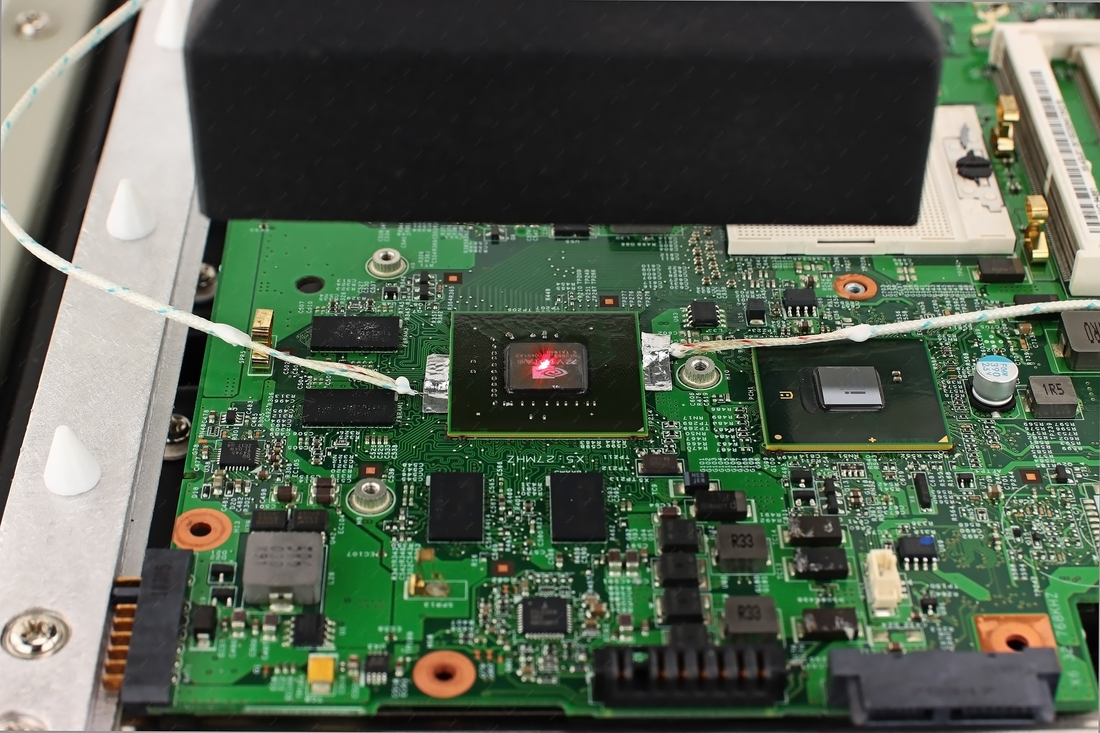

Możemy np. "stawiać" kulki na układzie BGA przy włączonej tylko górnej grzałce lub podgrzewać laminat w celu pozbycia się wilgoci przy włączonej tylko dolnej grzałce.

Temperatury dolnej i górnej grzałki odczytywane są na wyświetlaczu w czasie rzeczywistym.

Dolny podrzewacz może mieć zaprogramowaną wcześniej temperaturę którą utrzymuje automatycznie po jej osiągnięciu.

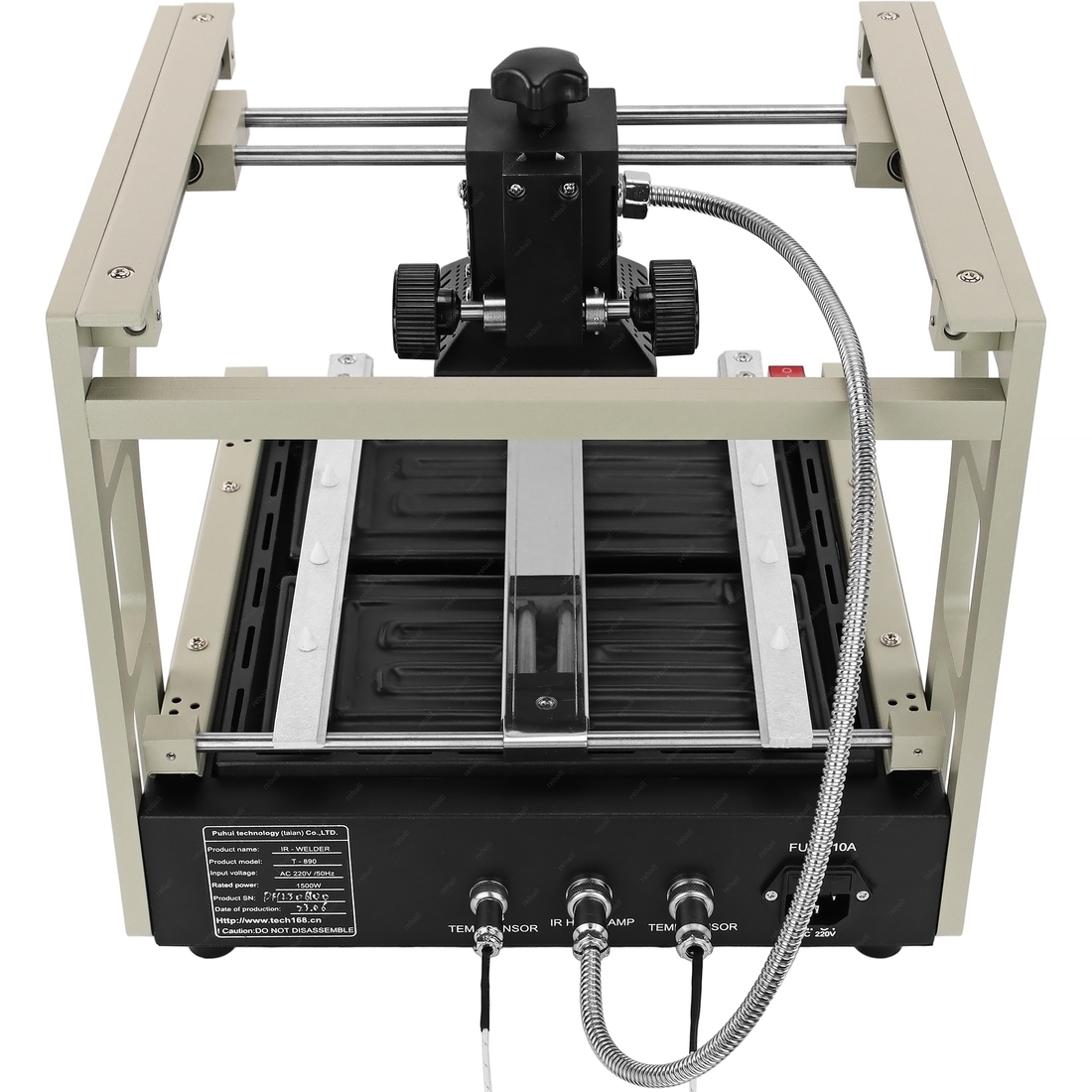

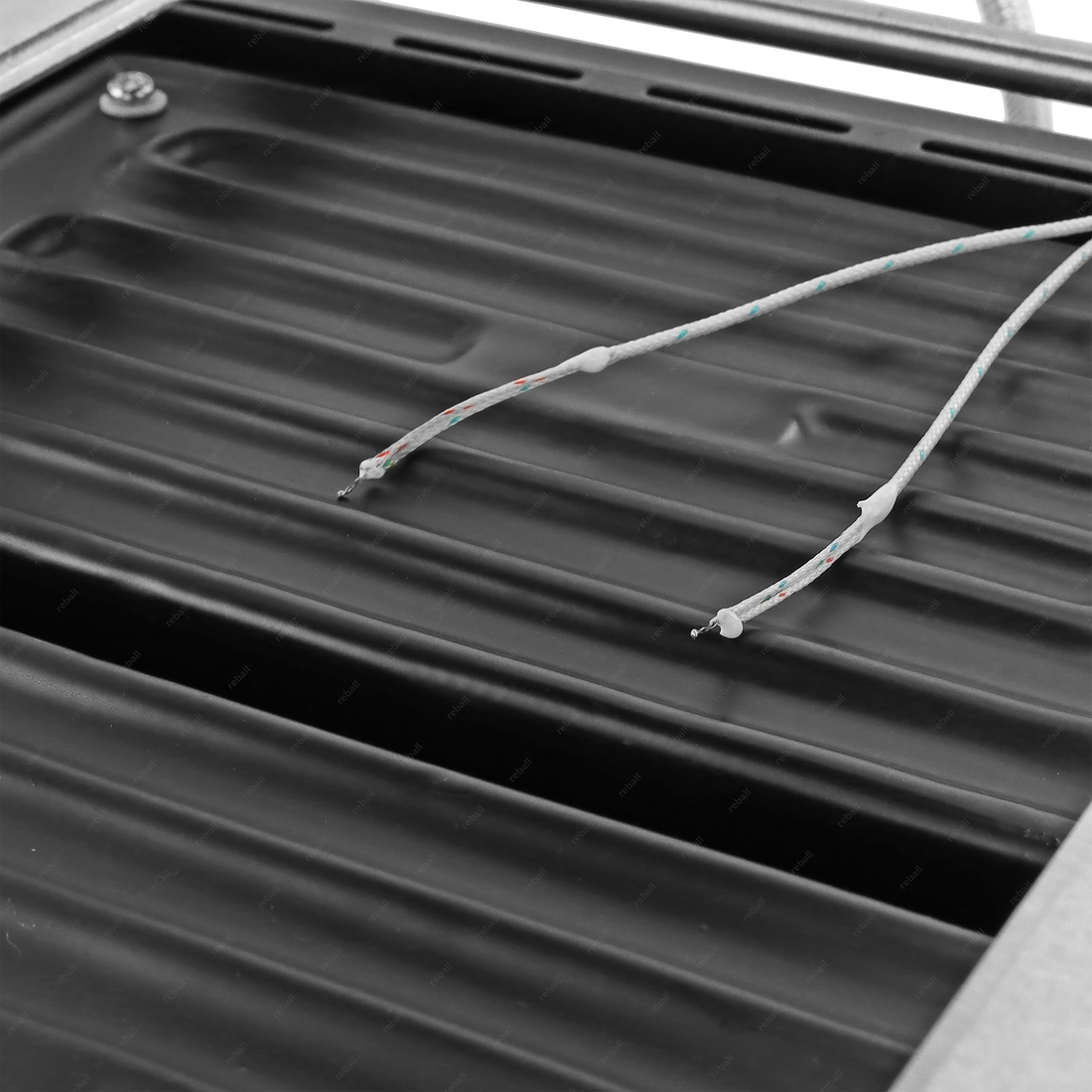

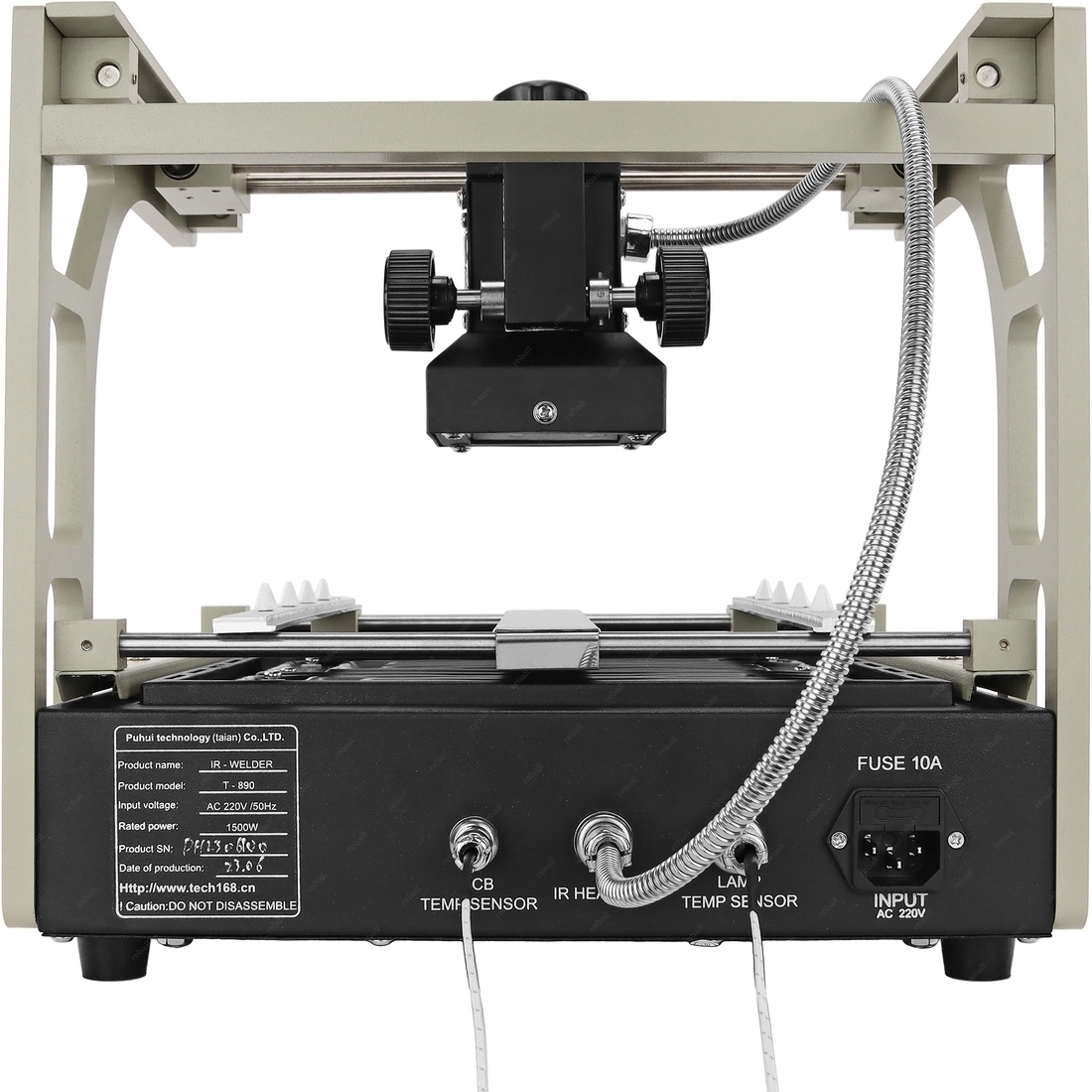

Realnie osiągnięte temperatury podawane są dzięki czujnikom na podgrzewaczu (dół) i dodatkowej dokładnej i szybkiej termoparze (góra) podłączanej do złącza na przednim panelu stacji.

Podsumowując grzałki dolna i górna sterowane są niezależnie a koniec procesu lutowania/rozlutowania sygnalizowane jest odpowiednim sygnałem dźwiękowym.

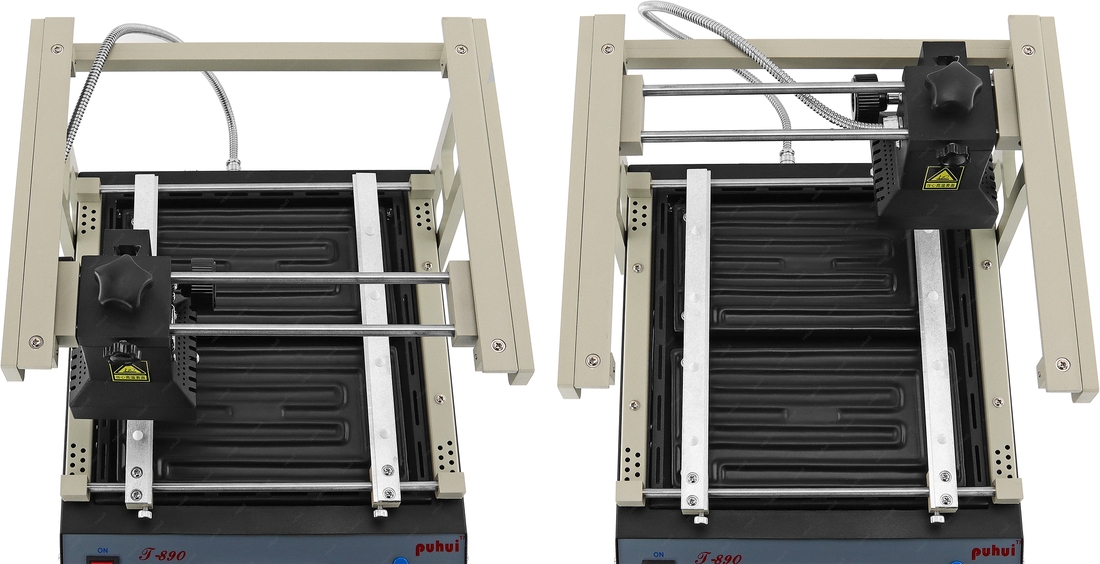

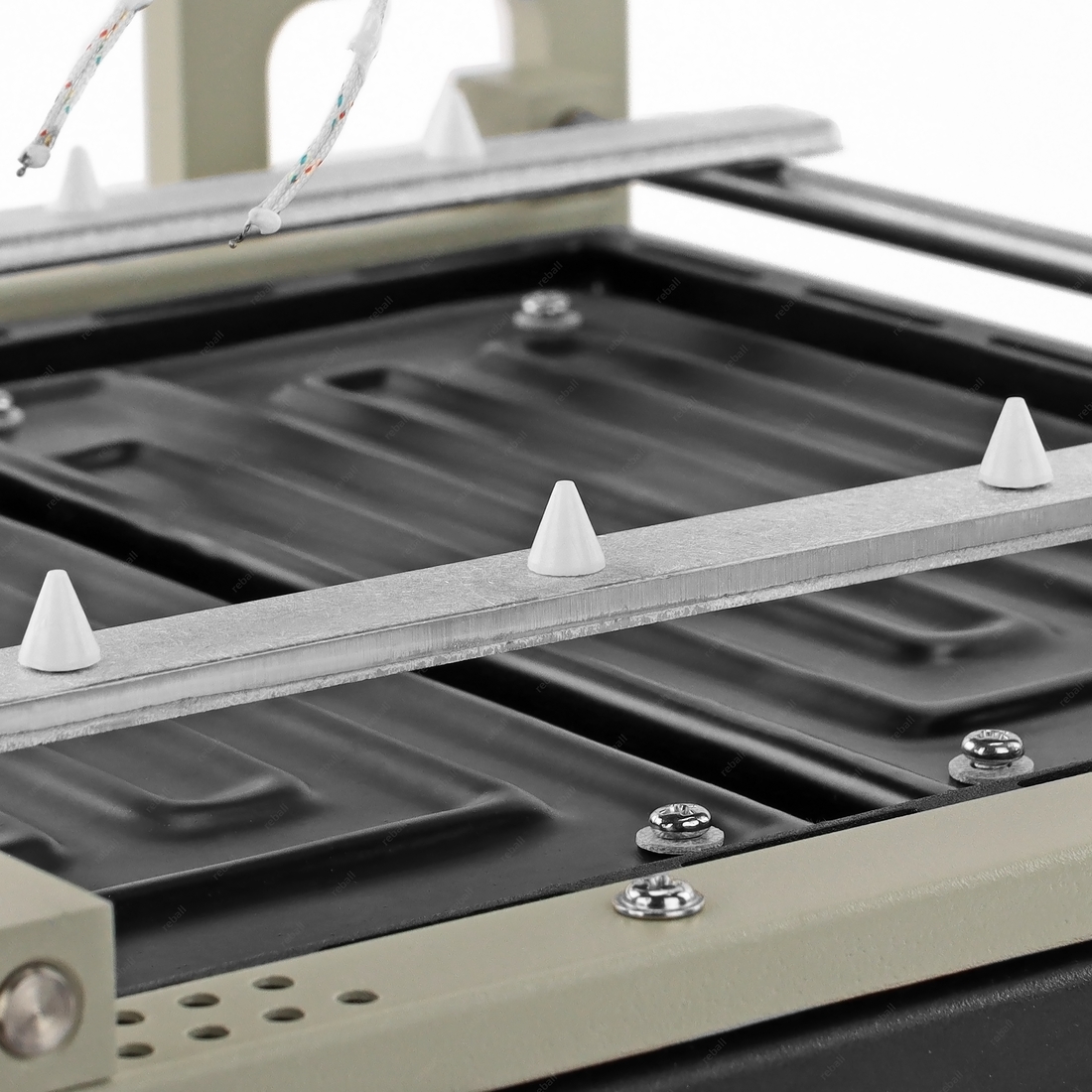

Montaż płyt odbywa się za pomocą szyn montażowych które są w zestawie.

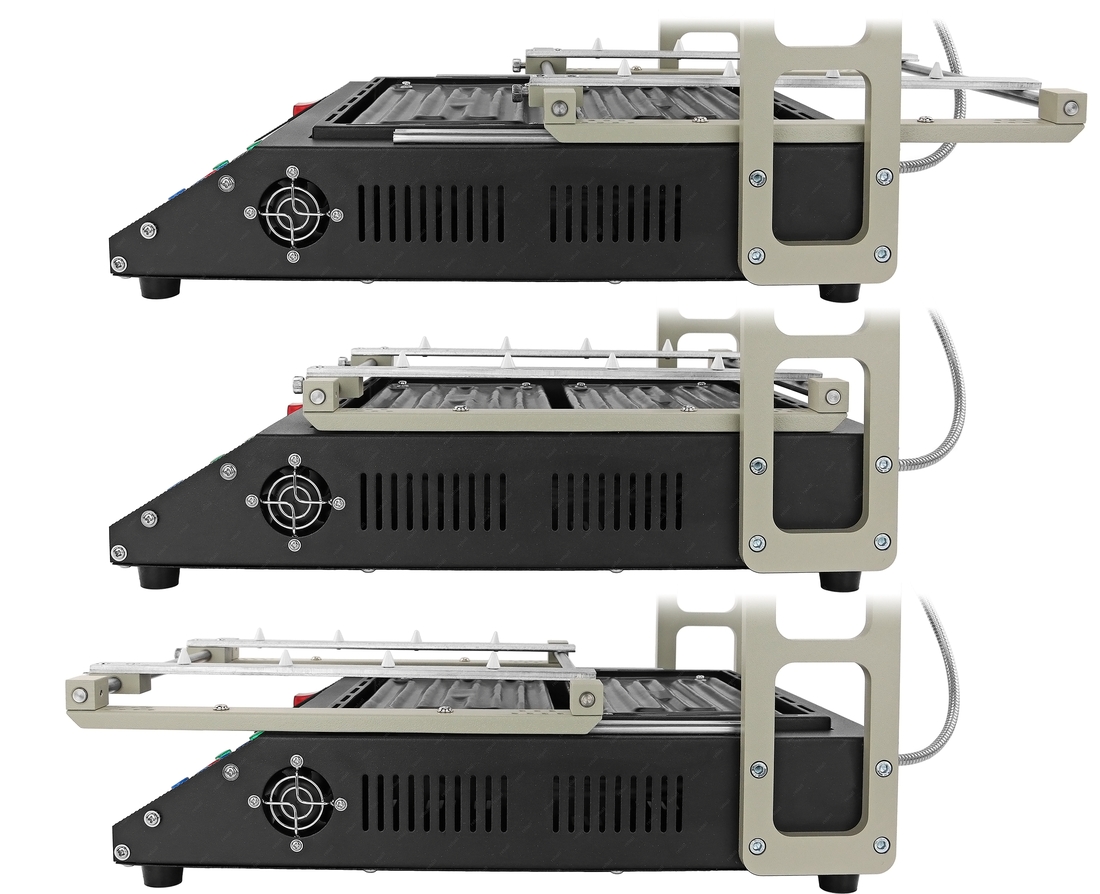

Główny uchwyt płyt PCB wyposażony został w żłobienie typu V  co zapewnia szybki i stabilny montaż płyt oraz duży zakres regulacji.

Ochronę elementów wewnątrz stacji przed ciepłem dolnego podgrzewacza zapewnia gruba blacha grubości 2mm a wentylację całej elektroniki otwory wentylacyjne po obu bokach oraz wydajny wentylator który działa non stop po włączeniu zasilania.



Dane techniczne:

  • Moc całkowita wszystkich elementów grzejnych: 1500W
  • Grzałka górna IR: 300W
  • Grzałka dół IR: 1200W
  • Wymiar kwarcowego promiennika górnego: 60 x 60 mm
  • Maksymalny rozmiar układów BGA: 60 x 60 mm
  • Wymiar dolnego obszaru grzewczego: 230 x 290 mm
  • Wymiar dolnego obszaru roboczego: 285 x 310 mm
  • Zakres temperatur dolnego podgrzewania IR: 0 - 350°C
  • Zakres temperatur górnej grzałki kwarcowej: 0 - 300°C
  • Kontrola górnej grzałki: sterownik PLC, dokładność 0.5% z alarmem
  • Kontrola dolnej grzałki: precyzyjny sterownik, dokładność 0,5%
  • Wentylowany podgrzewacz górny: włącznik
  • Wentylowany podgrzewacz dolny: włączony na stałe po uruchomieniu urządzenia
  • Wymiary urządzenia (szer/głęb./wys.): 340mm x 415mm x 320mm
  • Zasilanie: 220V/230V 50/60Hz
  • Waga netto: 9.3kg


W skład zestawu wchodzą:

  • stacja lutownicza PUUHUI T890

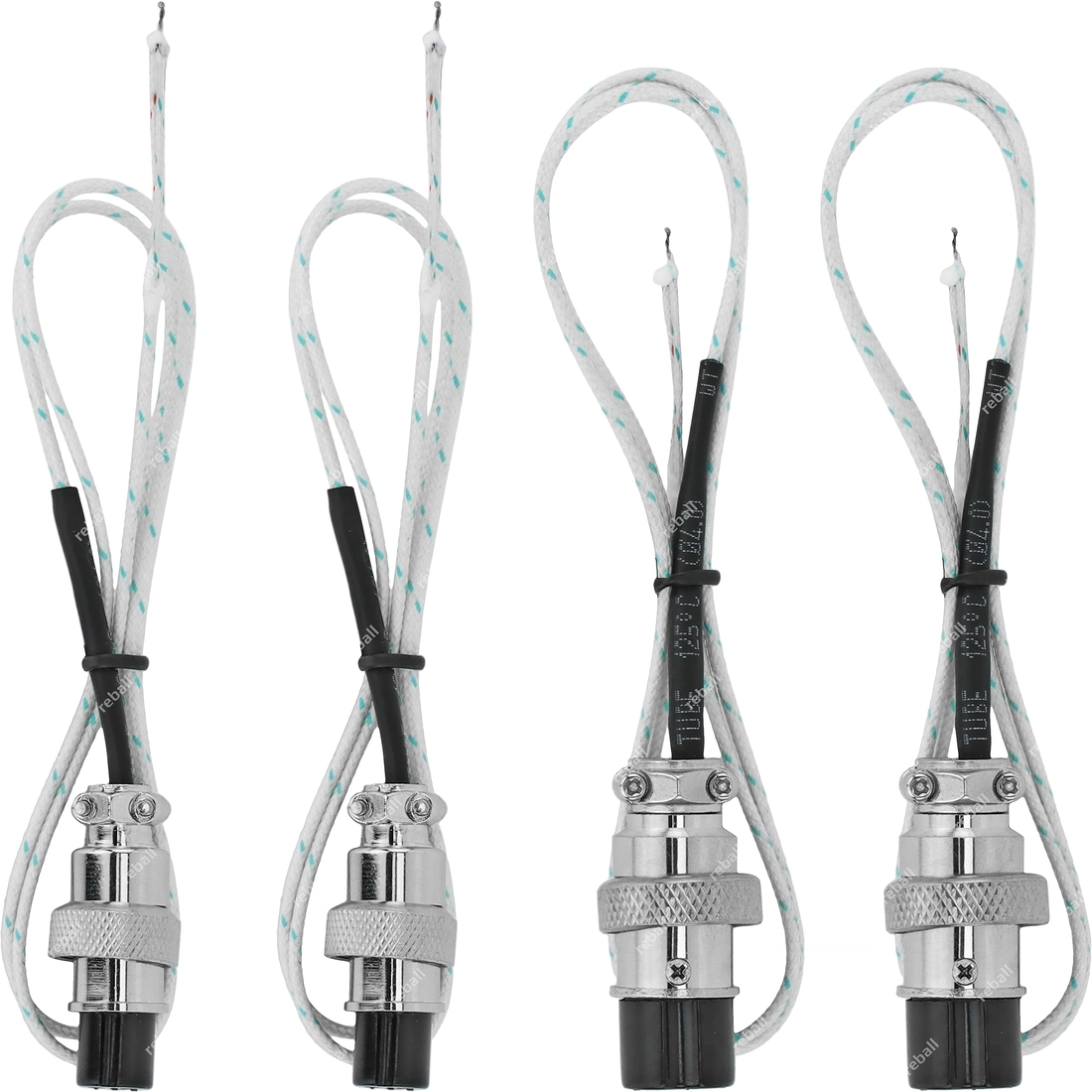

  • 4 czujniki temperatury
  • uchwyt do płyt PCB
  • polska instrukcja obsługi
